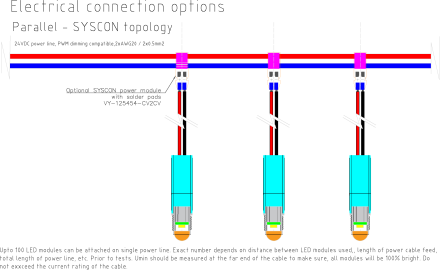

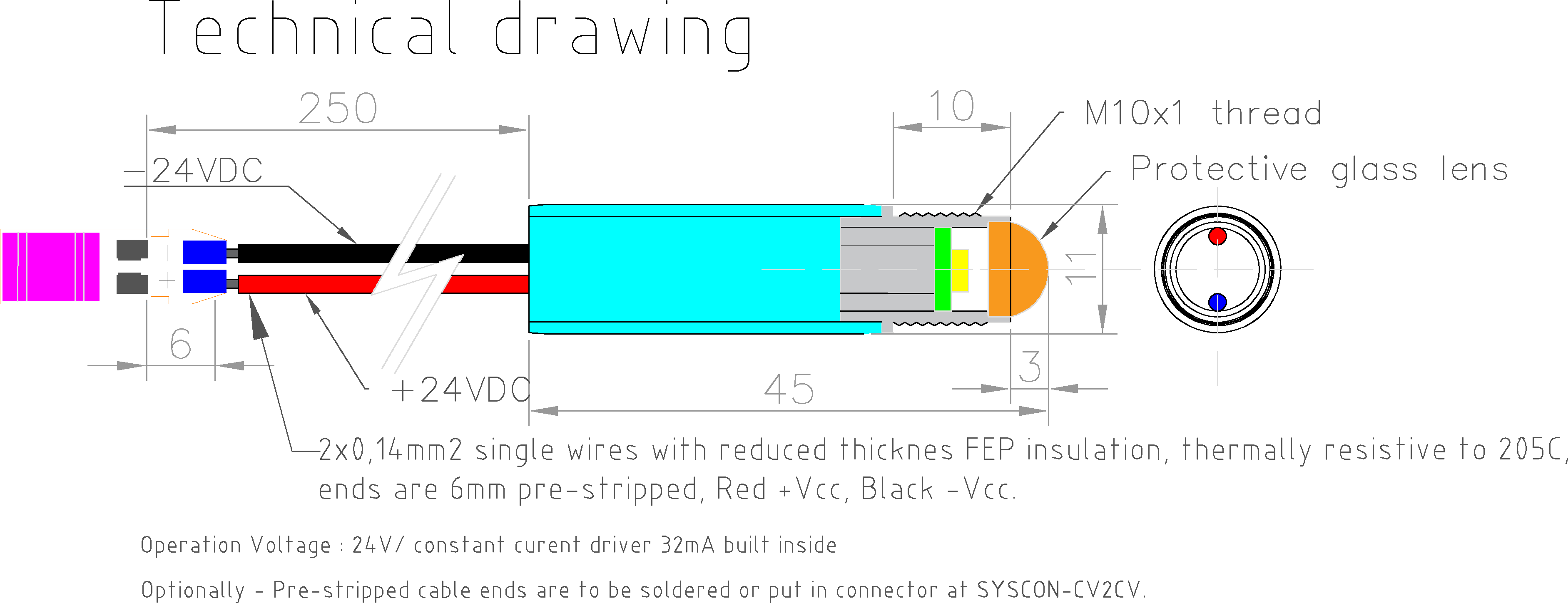

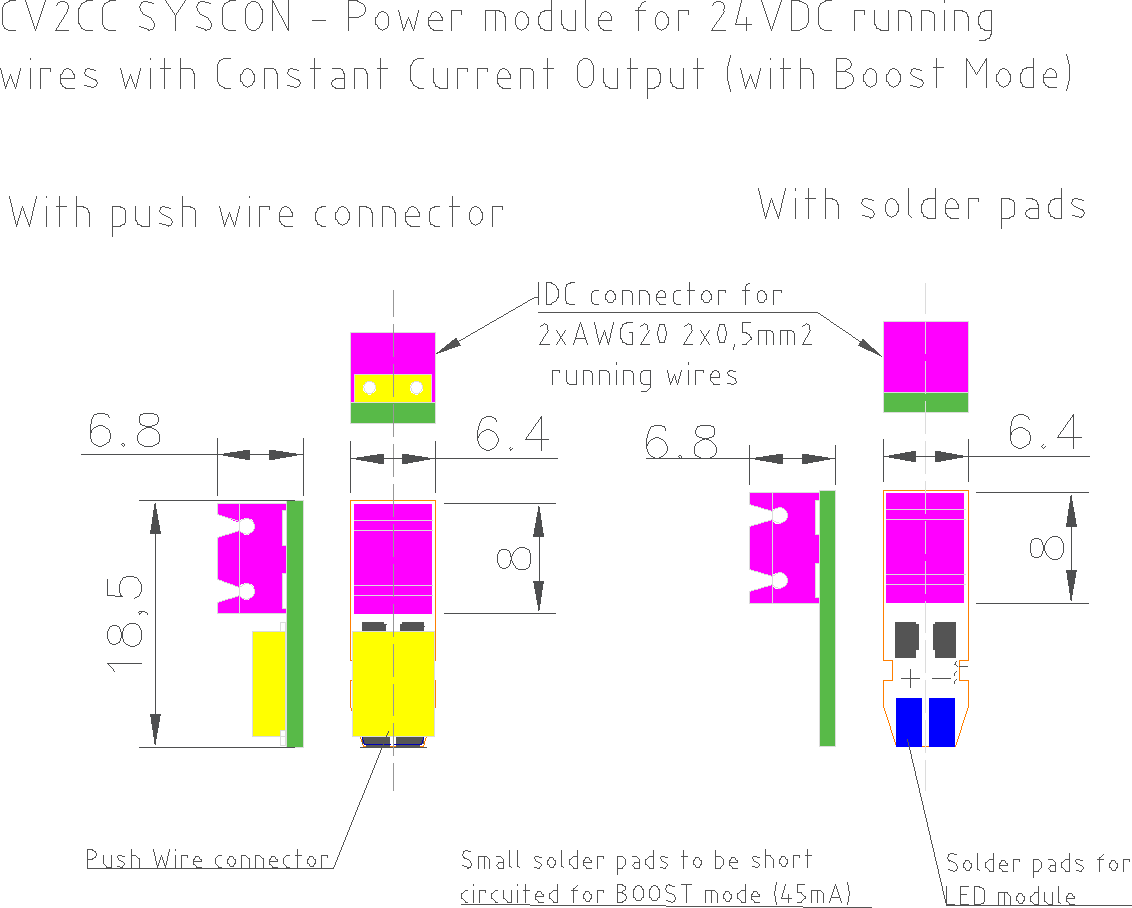

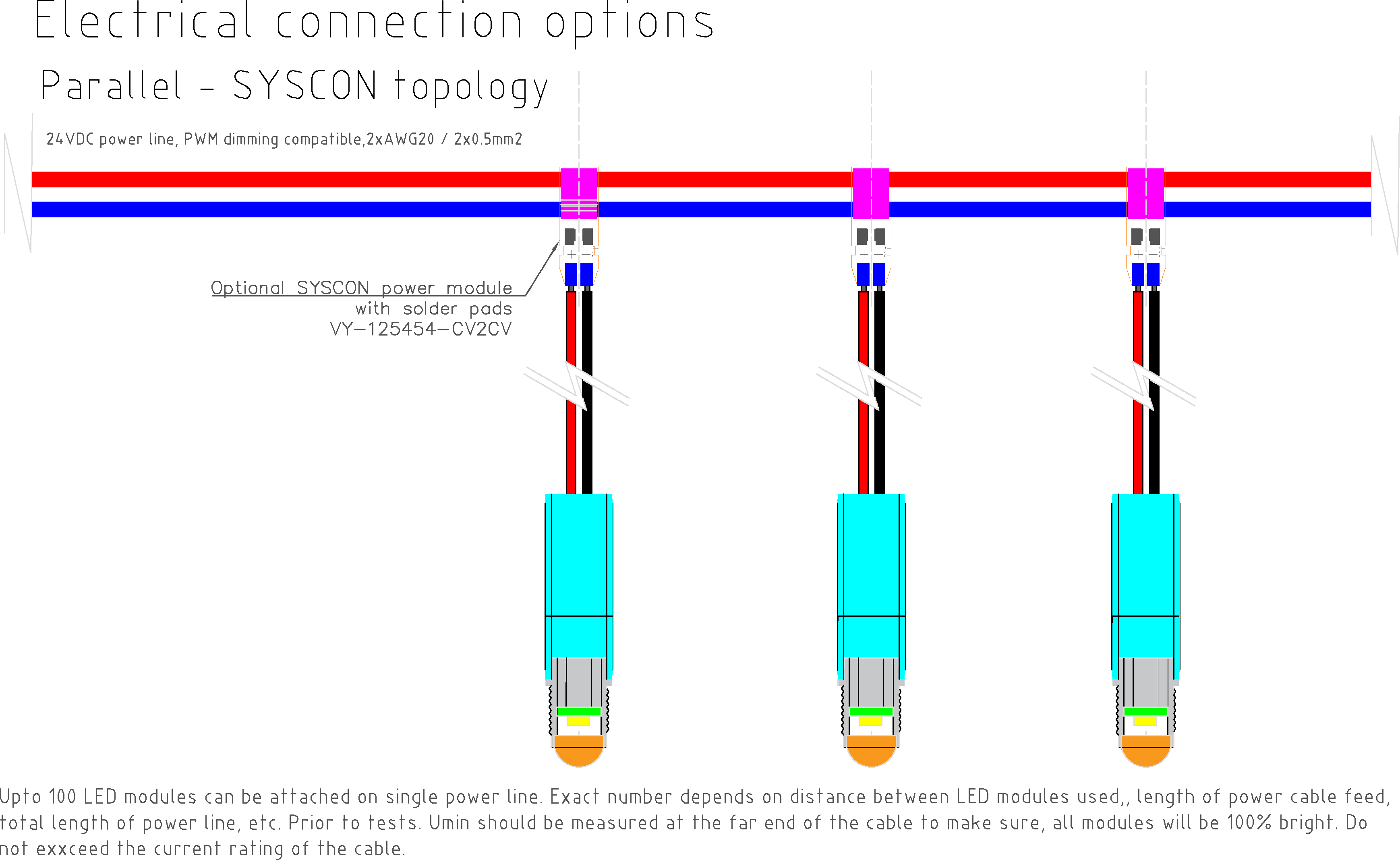

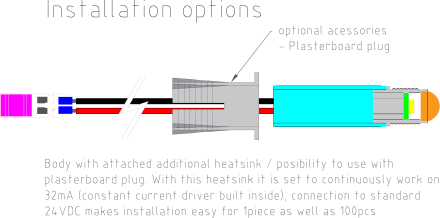

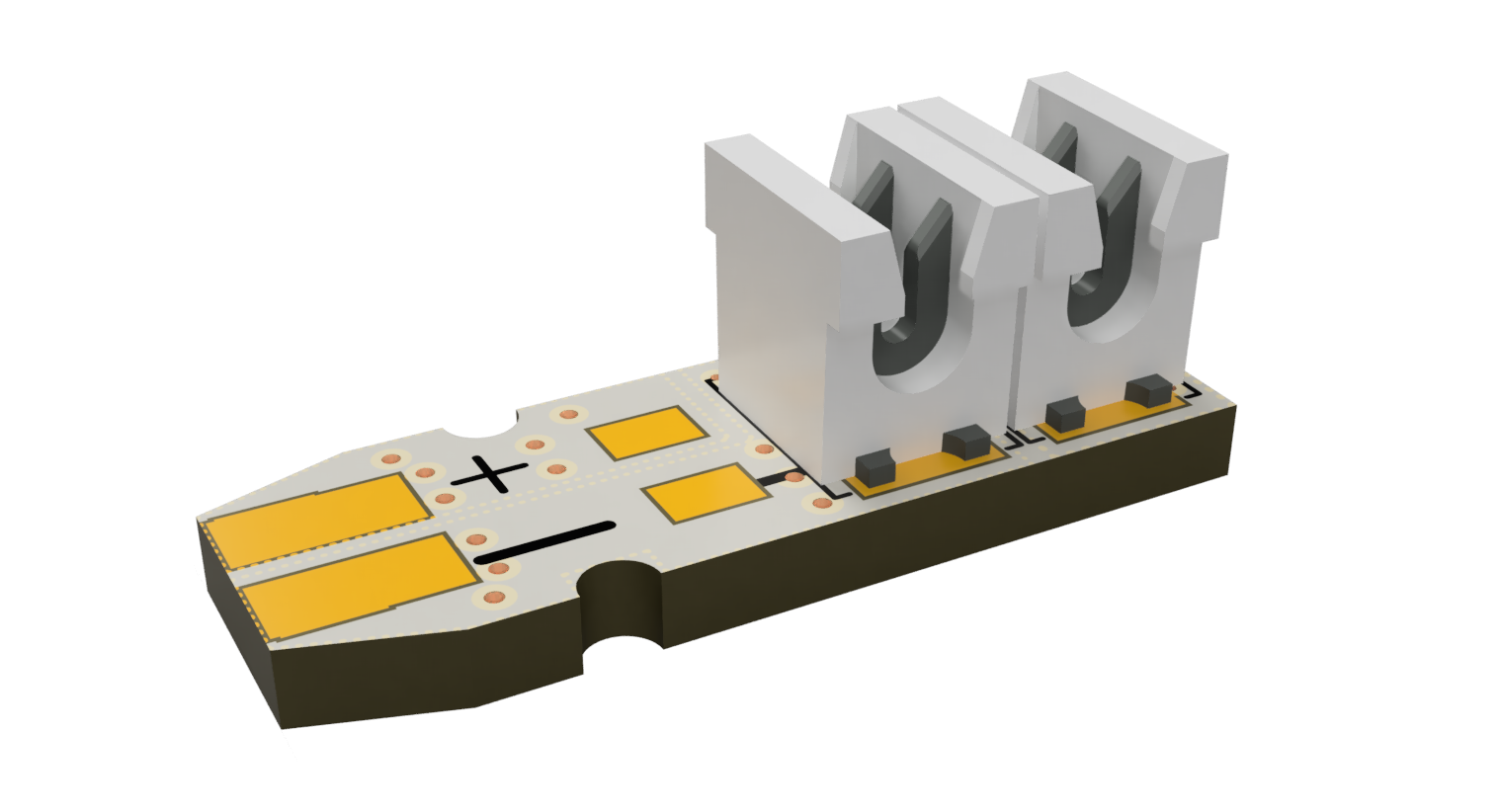

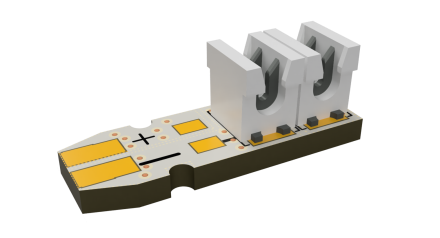

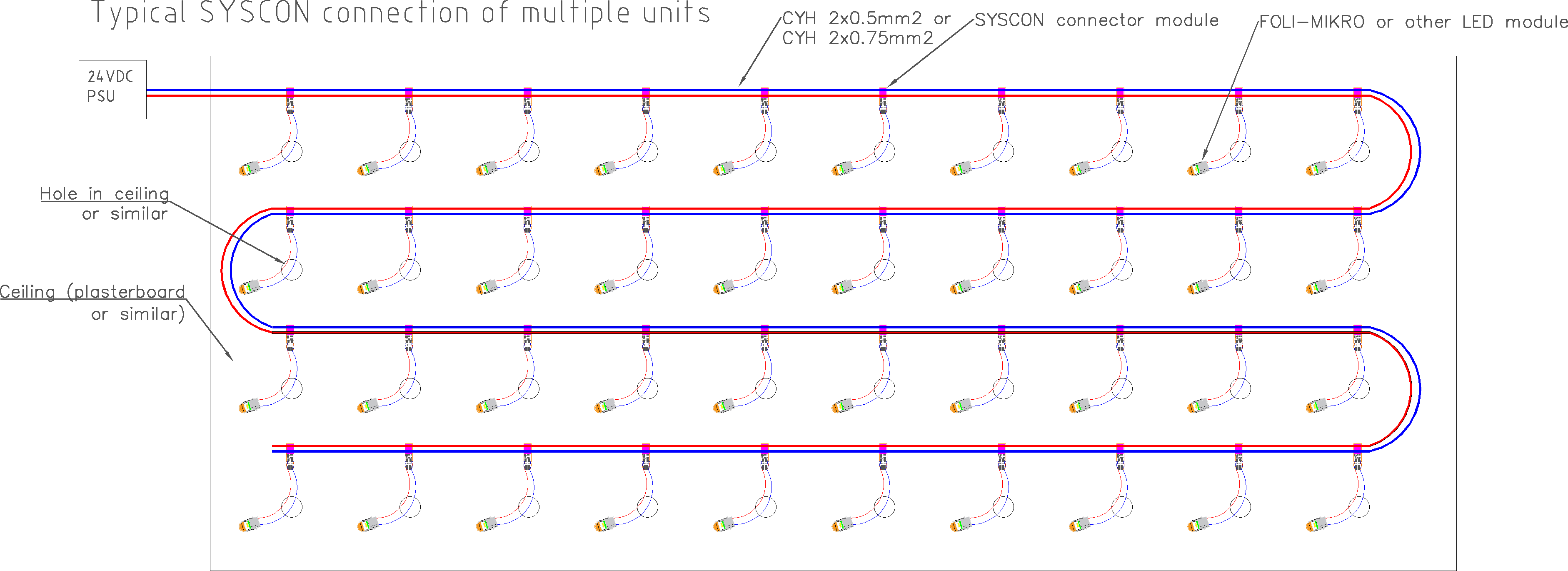

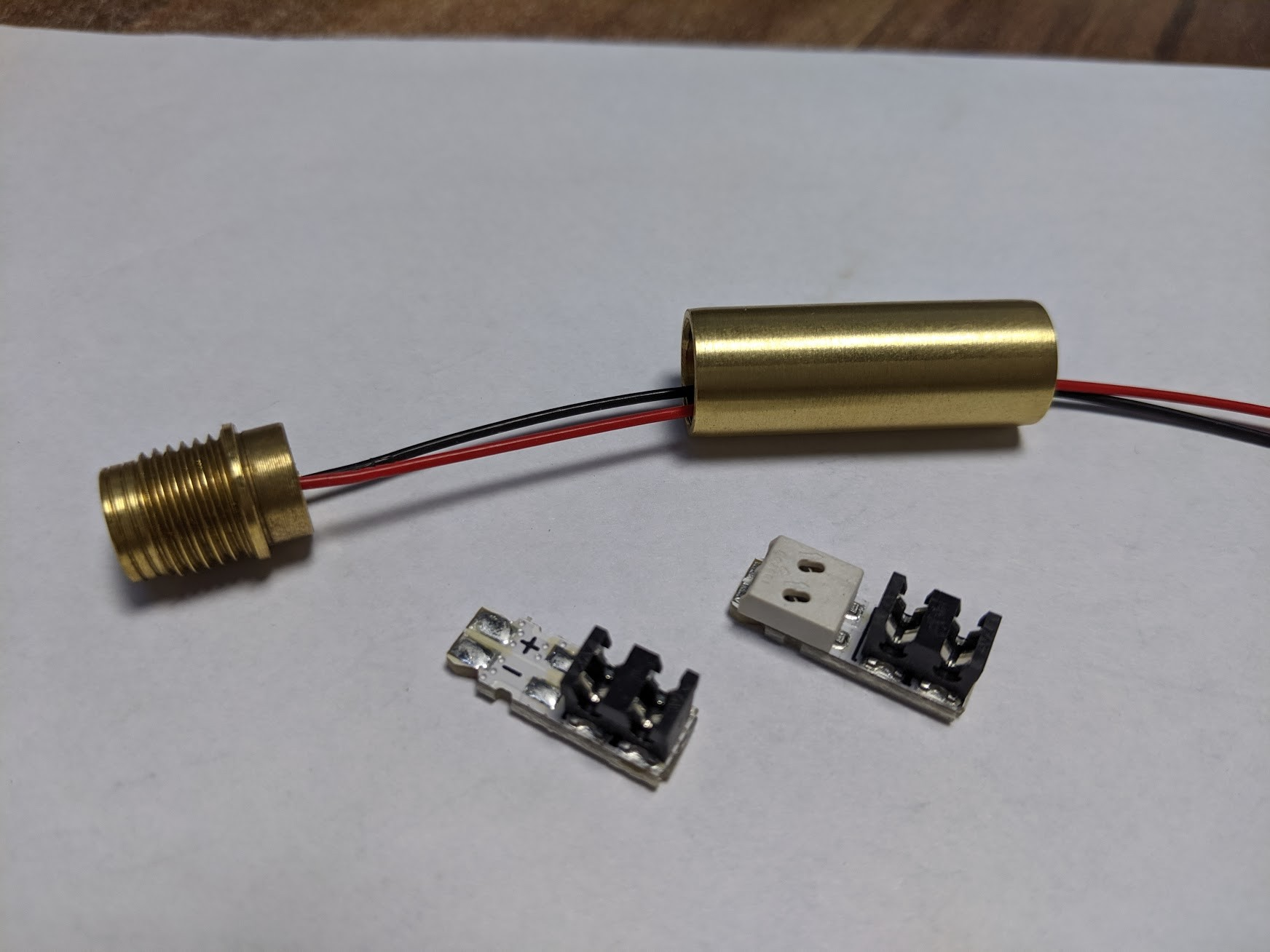

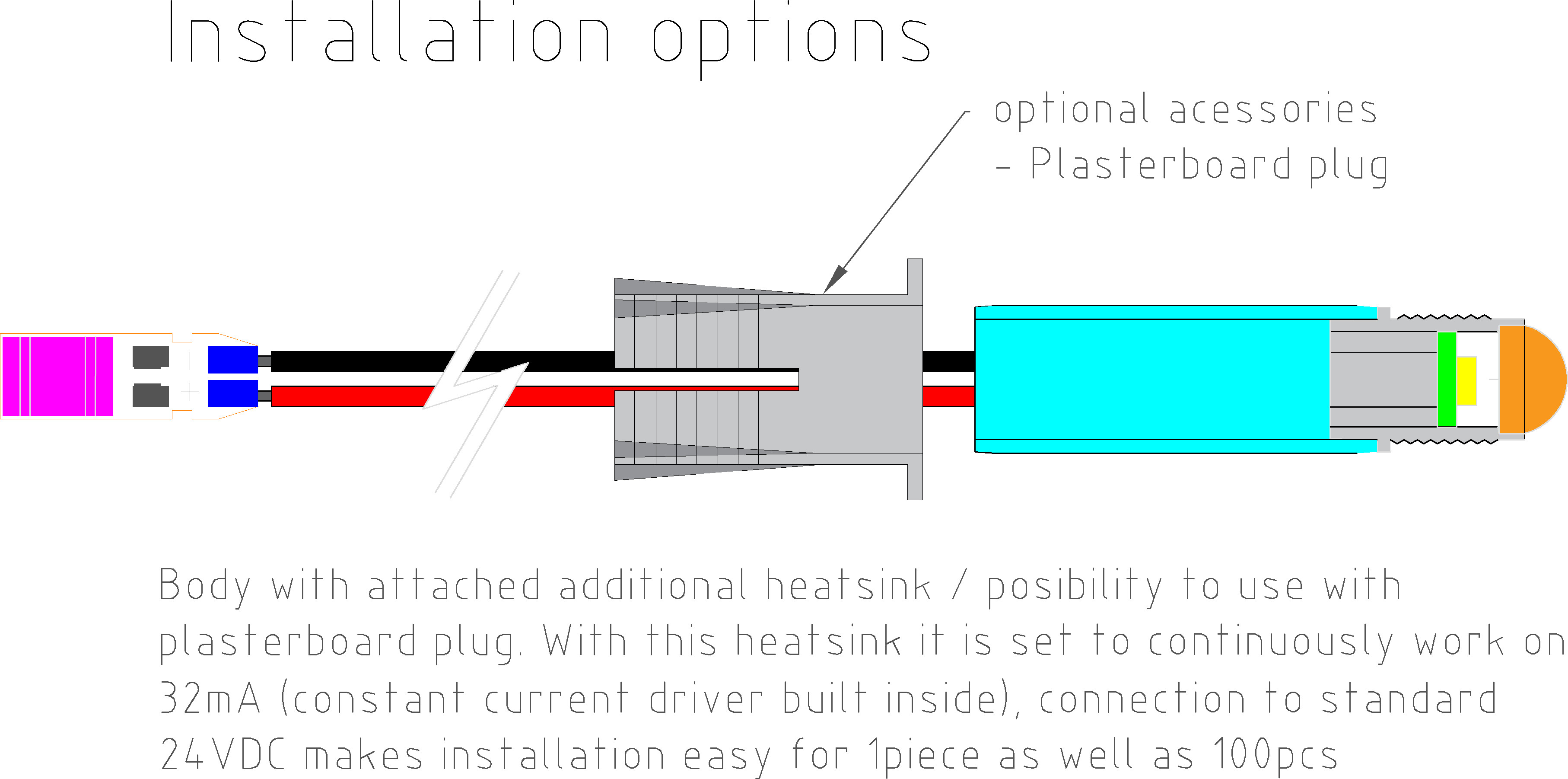

Miniatúrny LED iluminátor pre dekoračné osvetlenie pomocou optického vlákna, alebo pre vytvorenie efektu kryštálového neba pomocou kryštálových koncoviek a 25cm dlhým prívodným vodičom uončeným SYSCON CV2CV modulom, pre inštaláciu LED modulov na paralelnú priebežnú kabeláž s prierezom AWG20 (lanková dvojlinka 2x0.5mm2) a napájanie 24VDC napäťovým systémom. Svetlo je krásne sústredené pomocou optiky do malého miesta, a tak je efektívne nasmerované do vlákna alebo kryštálu. LED Moduly je možné veľmi efektívne a profesionálne hromadne inštalovať použitím SYSCON CV2CV konektorového modulu (súčasťou) s IDC2 samoreznými konektormi pre rýchlu inštaláciu káblov do konektoru jednoduchým zatlačením (konektory majú samorezné čeluste a prerežu sa cez izoláciou až ku medenému jadru vodiča, čim nastane perfektný spoj, bez nutnosti fyzického rozdelenia a pracného spájania káblov. Pri použití kryštálovej koncovky je možné LED Modul inštalovať naskrutkovaním koncovky na M10x1 závit a následným zatlačením do nainštalovanej hmoždinky v materiále (súčasťou kryštálovej koncovky)
Dostupné sú aj iné prevedenia (prúdové s krátkym či dlhým prívodným káblom, 24VDC verzie s dlhým či krátkym káblom bez SYSCON, Super nízke prevedenie pre 24VDC (BASE-CV24), SYSCON konektorové moduly, a iné.
Používajte výhradne 24VDC stabilizované napäťové zdroje, alebo nami doporučené komponenty. Pozor - Počas inštalácie a manipulácie majte vždy vypnuté napájacie napätie, zaistite správnu polaritu (zariadenie nieje odolné voči prepólovaniu) a zabezpečte, že pri práci nevznikne ESD statický náboj, ktorý môže zariadenie odpáliť. Zariadenie je vysoko citlivé na ESD statický náboj.
| Parameter | Hodnota |
| Farba svetla (K) primárna Farba svetla CCT (K) primárneho zdroja svetla : je v princípe presné číselné a merateľné vyjadrenie o akú farbu bieleho svetla sa jedná (napr. 27000K je teplá biela ako žiarovka, 3000K je tiež teplá biela, ale trochu studenšia (ako halogénka) atď. | 5000 K |
| Index farebného podania CRI CRI (Ra) je index farebného podania (základná stupnica R1-R8) ktorá udáva vernosť farieb v porovnaní s referenčným zdrojom svetla (slnko) Čím vyššia hodnota je, tým lepšia vernosť farieb je zobrazovaná. | 80 |
| Typ svetla Super teplá biela, Teplá biela, Neutrálna biela, Denná biela, Studená biela, Sky Blue, BIO, RGB, RGBW, RGBA | DW-Daylight White |
| Priemer portu mm | 10 mm |
| Vymeniteľná optika Áno, Nie | nie |
| Stmievateľné Regulovanie intenzity osvetlenia | Áno |
| Chladenie Spôsob chladenia (aktívne/pasívne) | Pasívne |
| Upraviteľný výstupný parameter Napätie, prúd | Nie je |
| Programovateľné Áno / Nie | Nie |
| Zdroj svetla LED, žiarivka, halogén, HID/metalhalid, žiarovka | LED |
| Stupeň krytia IP Stupen krytia voči tekutinám - IP | IP44 |
| Typ IN/OUT svoriek Typ vstupno-výstupných svoriek | Konektor |
| El. príkon (@Utyp) W/jednotku (bm pre LED pás) či celok (svietidlo) so stratami merané pri Utyp | 0,72 W |
| Max. prevádzková teplota Tc(max) MAXIMALNA teplota meraná zväčša na Tj/Tc bode. V prípade MASTER pasov to je ustálená prevádzková teplota na Tj/Tc bode LED pásu bez akéhokoľvek dodatočného chladiaceho média (ALU profilu) voľne položený na stole pri ambientnej teplote Ta=25°C. | 40 °C |
| Vrátane svetelného zdroja Obsahuje balenie žiarovku resp. iný svetelný zdroj? | Áno |
| Použitie v exteriéri a vlhku Je svietidlo vhodné na použitie v exteriéri alebo vo vlhkom prostredí? | Po úprave Áno |
| Typ vstup. napájania (svietidlo) AC, DC CV, DC CC | DC CV |
| Vyžarovací uhol ° | 60 ° |
| Typ. napájací prúd CV (@Utyp) Vstupný napájací prúd výrobku určeného pre CV napájací systém (CV= Constant Voltage / Konštantné napätie ) | 30 mA |
| Typ. napájacie napätie CV (Utyp) Typické vstupné napájacie napätie systému 12V/24V/36V/110V/230V (CV = Constant Voltage) | 24 V |
| Svetelný tok @Utyp Celkový svetelný tok po odčítaní všetkých strát na všetkých optikách, atď. merané v Lm (všetky kanály na plný výkon, pre RGB systémy platí že iba 2 z 3 kanálov je povolený stav) | 60 Lm |
| Min. napájacie napätie (Umin) Min. hodnota napájacieho napätia je hodnota, kedy sveitdilo či zariadenie pracuje stále korektne a správne. Pri LED pásoch s prúdovými drivermi je toto hraničná hodnota napätia, kedy na LED/drivri ešte nezačal klesať prúd -je na okraji krivky stabilizácie | 19 V |
| Ochrany elektrické Ochrany vstupu, výstupu atď. | ConstantPower, Constant Current |
| Doplnkové funkcie / Vylepšenia Vylepšenia a funkcie sú asi najväčší zdroj inovácii a detailov, ktorý Vám dokáže uľahčiť montáž alebo predĺžiť životnosť. | Konektor, Samorezné IDC napojenie, Negatívny teplotný koeficient, Príprava na SYSCON, Prúdové drivre (CC IC) |
| Maximálne napájacie napätie Maximálne napájacie napätie, ktorým je možné napájať zariadenie, bez toho aby došlo ku poruche. Používajte iba krátkodobo. | 30 V |
