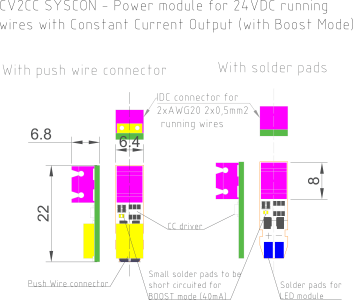

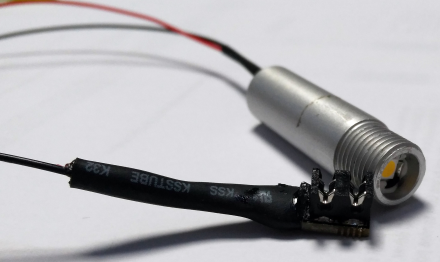

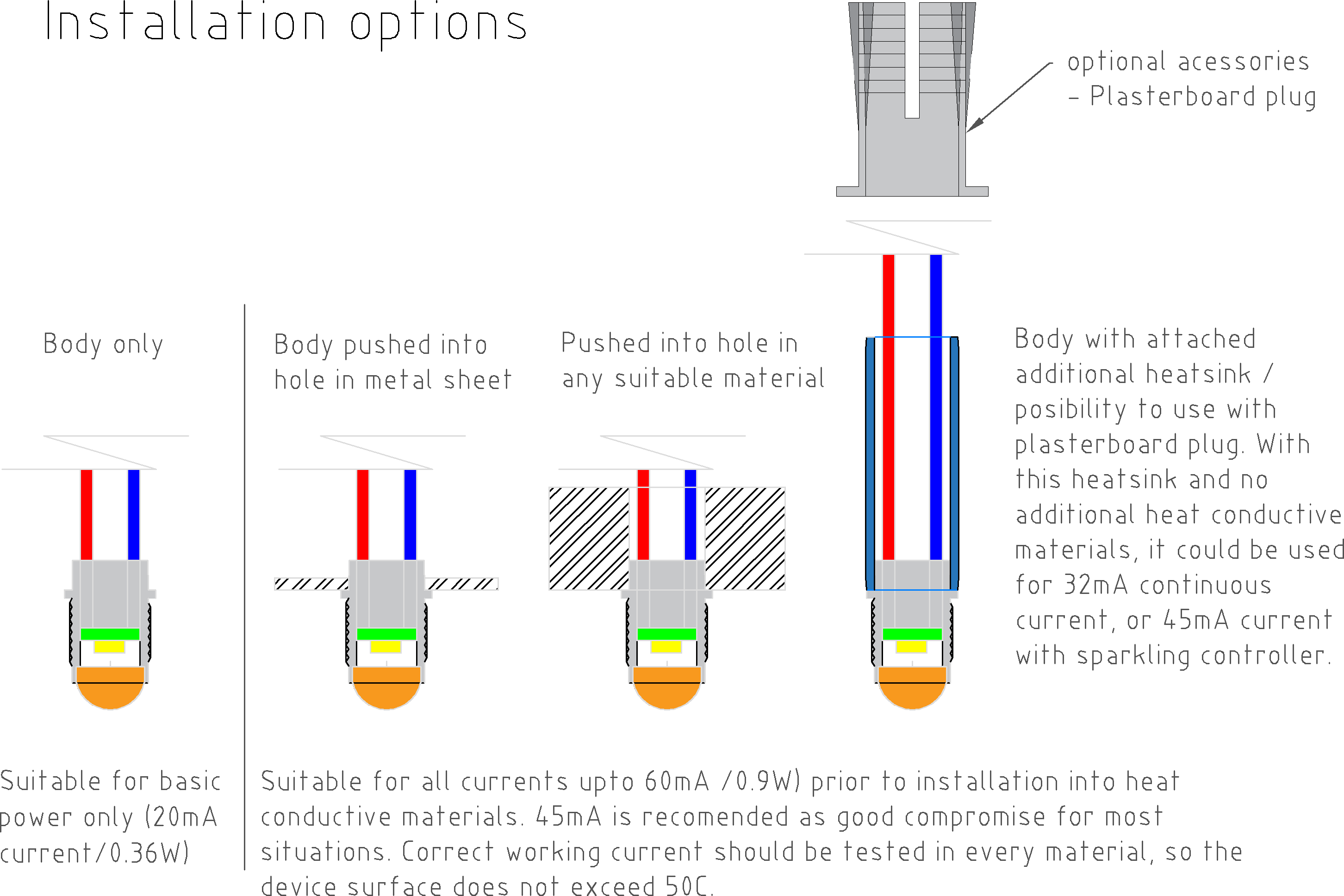

Miniatúrny LED iluminátor pre dekoračné osvetlenie pomocou optického vlákna, alebo pre vytvorenie efektu kryštálového neba pomocou kryštálových koncoviek a 25cm dlhým prívodným vodičom uončeným SYSCON CV2CC prúdovým modulom, pre inštaláciu LED modulov na paralelnú priebežnú kabeláž s prierezom AWG20 (lanková dvojlinka 2x0.5mm2) a napájanie 24VDC napäťovým systémom. Svetlo je krásne sústredené pomocou optiky do malého miesta, a tak je efektívne nasmerované do vlákna alebo kryštálu Prúdovo napájaný iluminátor s vyšším napätím (cca 17-19V) a prúdom nastaveným na SYSCON CV2CC module na 20mA (0,48W) je vhodný všade tam, kde potrebujete malý a výkonový LED modul, s maximálnou efektivitou, prípadne plánujete vytvoriť osvetlenie s napr. "pulzujúcim efektom" Pri pulzoch môžete využiť vyšší prúd a teda jas po krátku dobu. Napr. použitím LED modulu vo svojom vlastnom svietidle(integrovaný do kovovej platne) viete ho budiť prúdom vyšším ako LED moduly, ktoré niesú nijako chladené. Okrem toho, použitím napr. trblietavej elektroniky je možné využiť pulzy na vyššie prúdy ako by sa LED modul pri bežnej prevádzke uchladil. A čo viac : LED Moduly je možné veľmi efektívne a profesionálne hromadne inštalovať použitím SYSCON CV2CC konektorového modulu (súčasťou). Výhoda tohto SYSCON CV2CC modulu je , že obsahuje na sebe priamo malý prúdový zdroj a IDC2 samorezné konektory pre rýchlu inštaláciu káblov do konektoru jednoduchým zatlačením (konektory majú samorezné čeluste a prerežu sa cez izoláciou až ku menednému jadru vodiča, čim nastane perfektný spoj, bez nutnosti fyzického rozdelenia a pracného spájania káblov. Okrem toho SYSCON CV2CC modul obsahuje možnosť BOOST režimu, t.j. zo štandardného 20mA prúdu (výkon 0,48W/modul) je možné nastaviť prúd až 2-násobný - výkon 45mA (1,08W), čo bude mať za následok výrazne väčšiu intenzitu (veľmi vhodné napr. pre kryštálové nebo, keď chcete vytvoriť efekt neba s rôznymi intenzitami). Pre BOOST režim je však nutné uistiť sa že chladenie LED modulu je dostatočné a udržať prevádzkovú teplotu LED modulu pod 50°C buď integráciou LED modulu do dutiny v kovovej platni alebo nastrčením doplnkového chladiaceho TUBUSu (voliteľné príslušenstvo) alebo inak zabezpečiť jeho zvýšené chladenie. Pri použití kryštálovej koncovky je možné LED Modul inštalovať naskrutkovaním koncovky na M10x1 závit a následným zatlačením do nainštalovanej hmoždinky v materiále (súčasťou kryštálovej koncovky)

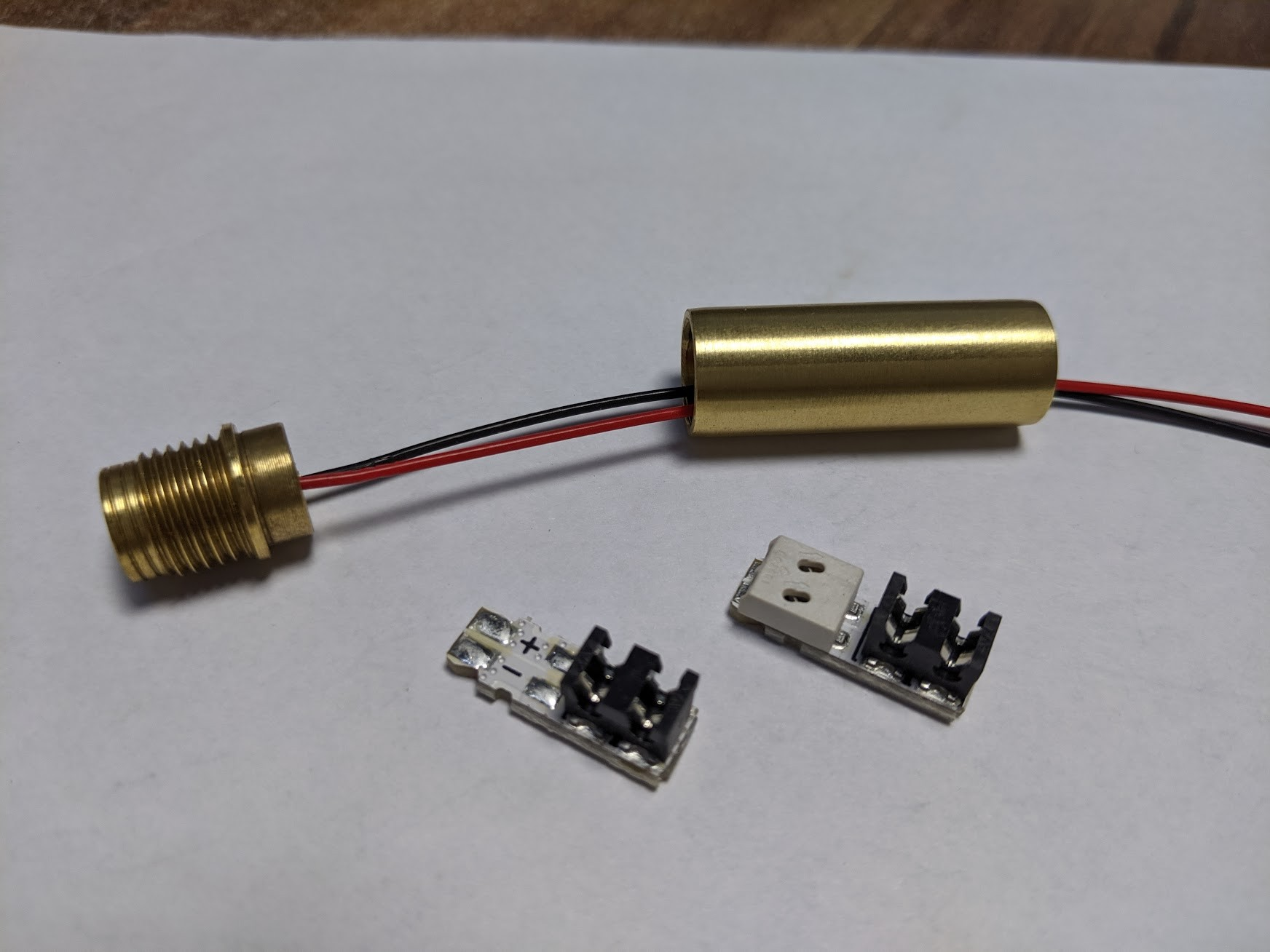

Dostupné sú aj iné prevedenia (prúdové s krátkym či dlhým prívodným káblom, 24VDC verzie s dlhým či krátkym káblom bez SYSCON, Super nízke prevedenie pre 24VDC (BASE-CV24), SYSCON konektorové moduly, a iné.
Pre prúdové mikro moduly, používajte výhradne prúdovo regulované zdroje, alebo nami doporučené komponenty , ktoré toto zaisťujú (SYSCON-CV2CC).Verzia -BASE je hodná pre super malé montážne priestory. Pozor - Počas inštalácie a manipulácie majte vždy vypnuté napájacie napätie, zaistite správnu polaritu (zariadenie nieje odolné voči prepólovaniu) a zabezpečte, že pri práci nevznikne ESD statický náboj, ktorý môže zariadenie odpáliť. Zariadenie je vysoko citrlivé na ESD statický náboj.
| Parameter | Hodnota |
| Maximálne napájacie napätie Maximálne napájacie napätie, ktorým je možné napájať zariadenie, bez toho aby došlo ku poruche. Používajte iba krátkodobo. | 30 V |
| Min. napájacie napätie (Umin) Min. hodnota napájacieho napätia je hodnota, kedy sveitdilo či zariadenie pracuje stále korektne a správne. Pri LED pásoch s prúdovými drivermi je toto hraničná hodnota napätia, kedy na LED/drivri ešte nezačal klesať prúd -je na okraji krivky stabilizácie | 19 V |
| Doplnkové funkcie / Vylepšenia Vylepšenia a funkcie sú asi najväčší zdroj inovácii a detailov, ktorý Vám dokáže uľahčiť montáž alebo predĺžiť životnosť. | Boost Režim, Konektor, Samorezné IDC napojenie, Negatívny teplotný koeficient, Príprava na SYSCON, Prúdové drivre (CC IC) |
| Typ. napájací prúd CV (@Utyp) Vstupný napájací prúd výrobku určeného pre CV napájací systém (CV= Constant Voltage / Konštantné napätie ) | 20 mA |
| Typ. napájacie napätie CV (Utyp) Typické vstupné napájacie napätie systému 12V/24V/36V/110V/230V (CV = Constant Voltage) | 24 V |
| Svetelný tok @Utyp Celkový svetelný tok po odčítaní všetkých strát na všetkých optikách, atď. merané v Lm (všetky kanály na plný výkon, pre RGB systémy platí že iba 2 z 3 kanálov je povolený stav) | 40 Lm |
| Vyžarovací uhol ° | 60 ° |
| Prúd v Boost režime /LED Prúd tečúci LED v BOOST režime. (mA) | 45 mA |
| Svetelný tok (BOOST celok) Svetelný tok v BOOST režime. (Lm/celok @4000K) Udržiavaná tolerancia je max. +/-10%. | 90 Lm |
| El. príkon (@Utyp + BOOST) W/jednotku so stratami v BOOST režime | 1,08 W |
| Farba svetla (K) primárna Farba svetla CCT (K) primárneho zdroja svetla : je v princípe presné číselné a merateľné vyjadrenie o akú farbu bieleho svetla sa jedná (napr. 27000K je teplá biela ako žiarovka, 3000K je tiež teplá biela, ale trochu studenšia (ako halogénka) atď. | 4000 K |
| Index farebného podania CRI CRI (Ra) je index farebného podania (základná stupnica R1-R8) ktorá udáva vernosť farieb v porovnaní s referenčným zdrojom svetla (slnko) Čím vyššia hodnota je, tým lepšia vernosť farieb je zobrazovaná. | 80 |
| Typ svetla Super teplá biela, Teplá biela, Neutrálna biela, Denná biela, Studená biela, Sky Blue, BIO, RGB, RGBW, RGBA | NW-Neutral White |
| Priemer portu mm | 10 mm |
| Vymeniteľná optika Áno, Nie | nie |
| Stmievateľné Regulovanie intenzity osvetlenia | Áno |
| Chladenie Spôsob chladenia (aktívne/pasívne) | Pasívne |
| Upraviteľný výstupný parameter Napätie, prúd | Prúd |
| Programovateľné Áno / Nie | Nie |
| Zdroj svetla LED, žiarivka, halogén, HID/metalhalid, žiarovka | LED |
| Stupeň krytia IP Stupen krytia voči tekutinám - IP | IP44 |
| Typ IN/OUT svoriek Typ vstupno-výstupných svoriek | Konektor |
| Ochrany elektrické Ochrany vstupu, výstupu atď. | Polarita, Zvýšené napätie |
| El. príkon (@Utyp) W/jednotku (bm pre LED pás) či celok (svietidlo) so stratami merané pri Utyp | 0,48 W |
| Max. prevádzková teplota Tc(max) MAXIMALNA teplota meraná zväčša na Tj/Tc bode. V prípade MASTER pasov to je ustálená prevádzková teplota na Tj/Tc bode LED pásu bez akéhokoľvek dodatočného chladiaceho média (ALU profilu) voľne položený na stole pri ambientnej teplote Ta=25°C. | 30 °C |
| Vrátane svetelného zdroja Obsahuje balenie žiarovku resp. iný svetelný zdroj? | Áno |
| Použitie v exteriéri a vlhku Je svietidlo vhodné na použitie v exteriéri alebo vo vlhkom prostredí? | Po úprave Áno |
| Typ vstup. napájania (svietidlo) AC, DC CV, DC CC | DC CV |
