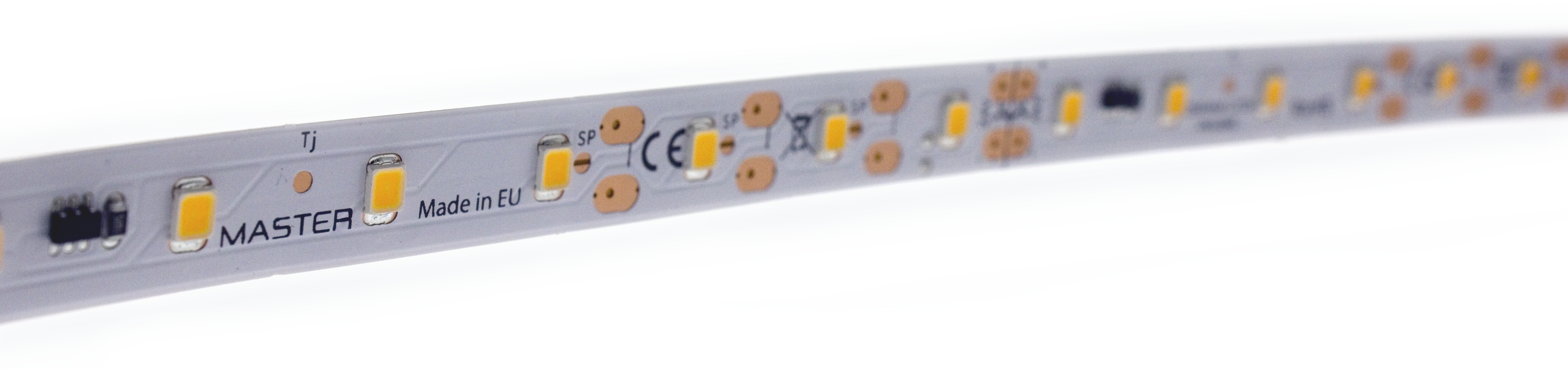

Tento LED pás je predurčený na dekoračné až stredne výkonové osvetlenie priestorov, nábytkov či podhľadov alebo jednoducho hociaké vysoko kvalitné osvetlenie chodieb, schodísk, fasád a znížených podhľadov. Pre stmievanie používajte výhradne kontroléry s PWM, čim je možné doplniť systém osvetlenia o prakticky akýkoľvek stmievací systém (RF, DMX, DALI, KNX, NIKO, CASAMBI, 0-10V, 1-10V, atď). LED pás má integrované prúdové drivre vysokokvalitného výrobcu INFINEON (bývalý Siemens) čo predurčuje jeho použitie aj pre profesionálne aplikácie s 24/7 prevádzkou. Prúdové drivre totiž zaisťujú konštantný prúd pre každú LED na páse, či je v teple, alebo chlade, či je na začiatku alebo na konci LED pásu. NTC teplotný koeficient jemne prispieva ku korekcii prúdu a zlepšuje životnosť LED, ktoré by sa mohli nachádzať v horúcejšich podmienkach ako ostatné (slnko, nad zdrojom tepla) 5ročná záruka ako štandard aj bez potreby chladiť hliníkovými profilmi hovorí samo za seba. Pre predĺženie životnosti ďaleko za hranicu 5rokov samozrejme odporúčame použiť hliníkový profil, ktorý zabezpečí aj jeho mechanickú odolnosť a možnosť použiť rôzne ochranné krytky, optiky na usmernenie svetla atď. Daný LED pás je kompletne vyrobený a vyvýjaný našou spoločnosťou (LEDeco na Slovensku), jeho 7LED design dosahuje o minimálne 17% viac svetla ako iné hoc aj identické riešenie v 6LED designe (počet LED na segment). O kvalitné a dlhodobo stále podmienky sa postarajú kvalitné LED od výrobcu OSRAM, ktorých predikcia životnosti je v tomto produkte za hranicou 90 000Hod (L70B50). Množstvo detailných vylepšení (ako ochrana proti ESD -elektrostatickému náboju, atď) posúva tento produkt do úrovne profesionálných riešení s dlhodobou prevádzkou. LED pás je štandardne vyrobený na Flexibilnom PCB s hrubou spodnou vrstvou medi, pre maximalizovanie prúdovej dráhy až na 5A, voči čomu sú aj uvedené všetky limitné parametre . Povrch PCB je pre minimalizovanie korózie a zlepšenie letovateľnosti pozlátený. Ochranná maska nieje vyrobená klasickou sieťotlačou ako býva pri bežných LED pásoch, ale je fóliového typu, čo zlepšuje jej degradáciu v horúcich podmienkach a má vyššiu lesklosť ako bežné sieťotlačové masky (sú nevhodné pre veľmi horúce podmienky ako sauny-farba im rýchlo zdegraduje a popraská). Viac inovácii a systémových vylepšení nájdete v manuáli : MASTER-Features explained. (End of line cut lines, SP , TJ, SysCon, Dmax@Utyp/DMax@Utyp2, atď) Uvedená teplota "Prevádzková teplota MAX" je teplota (TJ) na ktorú sa zohreje výrobok bez akéhokoľvek chladenia v ALU profile(pri Ta=22°C). Prevádzková teplota Ttyp je teplota na ktorú sa zohreje výrobok pri inštalácii v ALU profile MULTI-2 (pri Ta=22°C) Dodržaním týchto teplôt pri prevádzke je zaručená životnosť 5rokov. Pri použití výrobku v iných teplotách sa o degradácii a životnosti informujte (sauny, atď) Skladovacia teplota nainštalovaného výrobku je -30°C až +80°C nekondenzujúce prostredie. Dovolená prevádzková teplota okolia je pre zaistenie štandardnej 5-ročnej záruku : -20°C až +40°C, pre iné situácie sa informujte.
| Parameter | Hodnota |
| Farba svetla (K) primárna Farba svetla CCT (K) primárneho zdroja svetla : je v princípe presné číselné a merateľné vyjadrenie o akú farbu bieleho svetla sa jedná (napr. 27000K je teplá biela ako žiarovka, 3000K je tiež teplá biela, ale trochu studenšia (ako halogénka) atď. | 3000 K |
| Typ vstupného napájania (zdroj) AC, DC CV, DC CC | DC CV |
| Index farebného podania CRI CRI (Ra) je index farebného podania (základná stupnica R1-R8) ktorá udáva vernosť farieb v porovnaní s referenčným zdrojom svetla (slnko) Čím vyššia hodnota je, tým lepšia vernosť farieb je zobrazovaná. | 92 |
| Typ svetla Super teplá biela, Teplá biela, Neutrálna biela, Denná biela, Studená biela, Sky Blue, BIO, RGB, RGBW, RGBA | WW-Warm White |
| Počet LED na meter Hustota LED čipov na meter, LED/m | 70 ks |
| Typ púzdra LED 3528, 5050, 5650, SIDE, atď | 2835 |
| Vyžarovací uhol ° | 120 ° |
| Certifikáty, merania, testy Popisuje či boli pre výrobky vyhotovené resp. certifikáty, merania resp. testy v daných podmienkach | CE, Rozšírená záruka, Vysoko-teplotné testy, Testy UV žiarenia, RoHS |
| Stupeň krytia IP Stupen krytia voči tekutinám - IP | IP20 |
| Očakávaná životnosť L70B50 @Ta Predpokladaná doba životnosti (L70/B50) extrapolovana z LM80 dát @10KHod. Pri polovýrobkoch ako LED pásy napr. sú data udávané pre LED pás chladený v ALU profile (Ttyp@Ta- prevádzková teplota) | 80000 Hod |
| Prúd 1 LED v sekcii (primárny) mA na 1LED v sekcii, pre hlavny / primárny kanál | 38,2 mA |
| Výrobca LED čipov Výrobca použitých LED čipov | Seoul Semiconductors |
| Min. napájacie napätie (Umin) Min. hodnota napájacieho napätia je hodnota, kedy sveitdilo či zariadenie pracuje stále korektne a správne. Pri LED pásoch s prúdovými drivermi je toto hraničná hodnota napätia, kedy na LED/drivri ešte nezačal klesať prúd -je na okraji krivky stabilizácie | 20,5 V |
| Prúdové drivery (CC IC) Výrobok obsahujúci prúdové drivery je stabilnejší a umožňuje napájanie z DC zdroja | Áno |

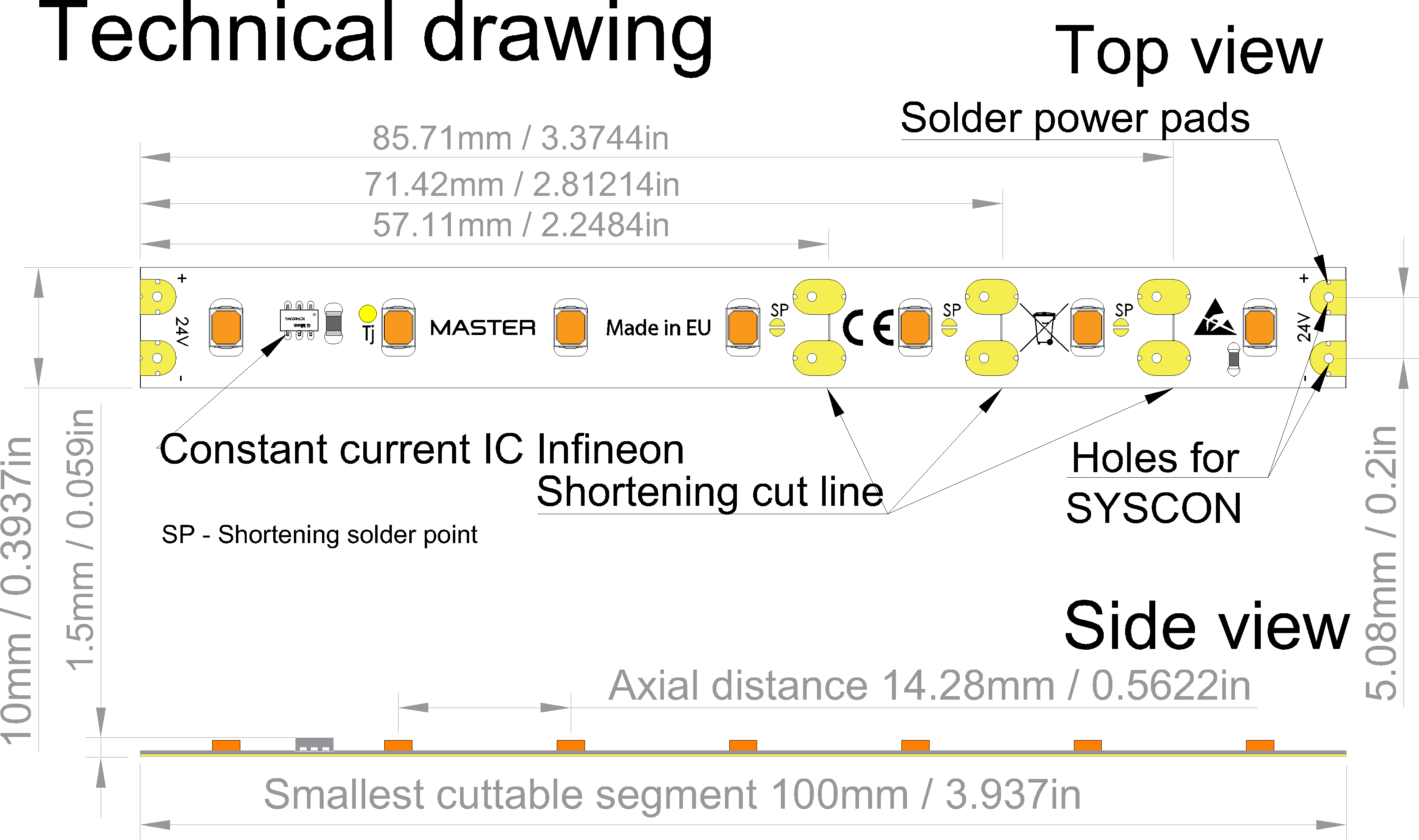

| Šírka pásu - FCB mm | 10 mm |
| Deliteľnosť / Dĺžka sekcie Deliteľnosť LED pásu ovplivňuje prácu s ním ako aj rôzne iné detaily. Pre krátke línie kde je potreba presného prispôsobenia konkrétnej dĺžke (nábytkové osvetlenie) používajte sériu HD (High Density = veľmi husté a teda veľmi malá deliteľnosť. | 100 mm |
| El. príkon (@Utyp) W/jednotku (bm pre LED pás) či celok (svietidlo) so stratami merané pri Utyp | 9,12 W |
| Typ. napájacie napätie CV (Utyp) Typické vstupné napájacie napätie systému 12V/24V/36V/110V/230V (CV = Constant Voltage) | 24 V |
| Maximálny povolený prúd FCB Maximálny povolený prúd cez FCB. V prípade LED pásov s viacerími kanálmi (BIO, RGB, RGBW, atď) je tento parameter platný IBA pre COM+ vodič/dráhu, ostatné vodiče implicitne už budú potom v svojich povolených limitoch. | 5000 ma |
| Technológia stmievania | PWM |
| Osová vzdialenosť LED čipov. Osová vzdialenosť LED čipov (mm). | 14,286 mm |
| Max. dĺžka pri napájaní (Utyp) Inštalovaná max. dĺžka LED pásu pri napájaní z 1 strany. Kriteria : A. nepresiahnut max. povolený prúd FCB a zároveň B. posledná sekcia musí mať napätie väčšie ako je stanovený parameter "Min. Hodnota napájacieho napätia" | 13,1 m |
| Max. prevádzková teplota Tc(max) MAXIMALNA teplota meraná zväčša na Tj/Tc bode. V prípade MASTER pasov to je ustálená prevádzková teplota na Tj/Tc bode LED pásu bez akéhokoľvek dodatočného chladiaceho média (ALU profilu) voľne položený na stole pri ambientnej teplote Ta=25°C. | 54 °C |
| Svetelný tok Lm/m @Utyp Svetelný tok Lm/m (@4000K).Nakoľko svetelnotechnické parametre sa môžu líšiť vplyvom rozdielnych farieb svetla,ako aj konkrétny osadený BIN LED diód, je udržiavaná tolerancia max. +/-10%. Všeobecné poklesy vzhľadom na CCT : <2700K -5%, 3000K -3%, 5700K+2% | 1100 Lm |
| Intenzita 1bm @1m Intenzita (lx) 1bm svietidla meraná v1m vzdialenosti od svetelneho zdroja, ak je svetelný zdroj väčší ako 1bm, meraný je iba 1bm dĺžky, ostatné časti sú zakryté. Empirická hodnota ľahko merateľná pre každého. | 383 Lx |
| Min. ambientná teplota -Ta(min) Prípustná prevádzková teplota prostredia MINIMALNA (°C) Typická Ambientná teplota Ta=25°C. | -20 °C |

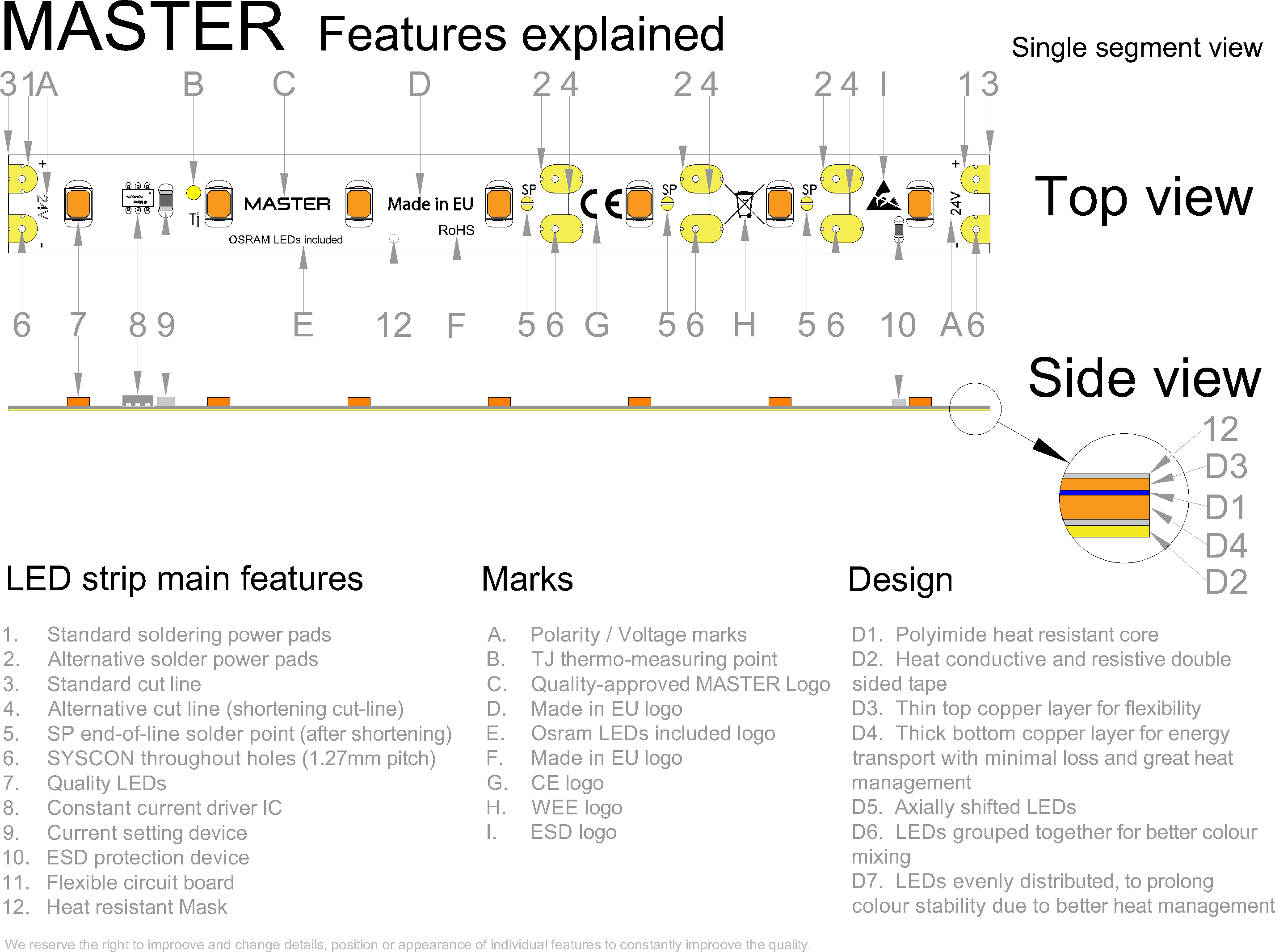

| Doplnkové funkcie / Vylepšenia Vylepšenia a funkcie sú asi najväčší zdroj inovácii a detailov, ktorý Vám dokáže uľahčiť montáž alebo predĺžiť životnosť. | Inštalácia nalepením, Negatívny teplotný koeficient, Skrátenie sekcie LED Pásu, Skracovacie pady, Príprava na SYSCON, Prúdové drivre (CC IC), ESD ochrana |
| Prevádzková teplota Tc@Ta Typ. prevádzková teplota je ustálena teplota meraná zvačša na Tj/Tc bode pri ambientnej teplote 25°C. (LED pásy meranie-pás nalepený v ALU-MULTI v2 volne položené na povrchu stola.Nainštalované difúzory a optiky/zaliatie môžu teplotu ešte jemne zvýšiť. | 34 °C |
| Min.počet LED/sekciu po skrátení Väčšinu sekcií LED pásov MASTER je možné skrátiť na menší počet LED v sekcii. Tento parameter uvádza na aký min. počet LED v 1 segemente je možné skrátenie realizovať (nutné preletovať kvapkou cínu najbližši bod SP). Pozor-daná sekcia bude mať iné Umin. | 4 |
| Výrobok vyrobiteľný vo farbe Super teplá biela, Teplá biela, Neutrálna biela, Denná biela, Studená biela, Sky Blue, BIO, RGB, RGBW, RGBA atď. | -W922, -CRISPCOLOR-W940, -SUNLIKE-W940, -W927, -W850, -CRISPCOLOR-W927, -SUPERCOLOR-MINT, -SUPERCOLOR-LIME, -SUNLIKE-W957, -GROW-PURPLE-2B5, -UVA405, -UVB385, -FRESHFOCUS-MARBLEDMEAT, -W822, -W827, -W930, -W840, -W965, -SUNLIKE-W927, -W945, -GROW-WHITE, -SUPERCOLOR-ROYALBLUE, -W935, -W865, -UVC275, -FRESHFOCUS-PRODUCE, -SUPERCOLOR-DEEPRED, -SUNLIKE-W930, -GROW-PURPLE-12B5, -GROW-PURPLE-25B, -SUPERCOLOR-RED, -SUPERCOLOR-PCAMBER, -W830, -CRISPCOLOR-W935, -W818, -FRESHFOCUS-FISH, -FRESHFOCUS-BREAD, -CRISPCOLOR-W950, -W845, -W857, -SUPERCOLOR-BLUE, -UVB305, -SUPERCOLOR-GREEN, -SUPERCOLOR-CYAN, -W950, -W957, -FRESHFOCUS-REDMEAT, -CRISPCOLOR-W930, -SUPERCOLOR-REDORANGE, -SUPERCOLOR-FARRED, -W835, -SUNLIKE-W950, -W940 |

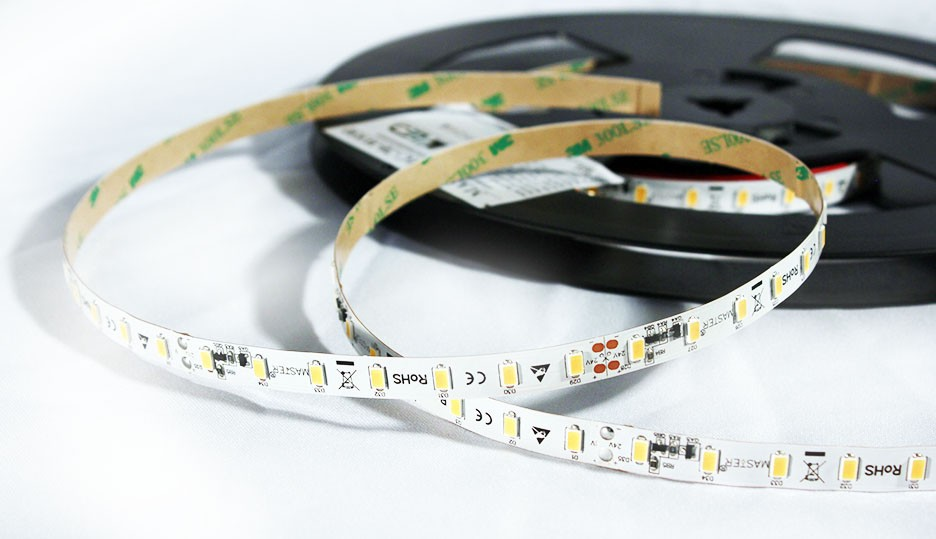

| Dĺžka LED pásu na rolke | 10 m |
| Max. ambientná teplota -TaMax Prípustná MAXIMÁLNA špičková teplota okolitého prostredia, v ktorej môže byť výrobok nainštalovaný a prevádzkovaný. V prípade ext. zdroja tepla (napr. fínska sauna), je toto teplota pri prevádzke v mieste montáže.Typická Ambientná teplota =25°C. | 40 °C |
| Počet BINov LED na výrobku Presnosť BINovania LED ovplivňuje kvalitu osvetlenia - ak bude výrobok osadený s LED, ktoré pochádzajú z rôznych BINov, je veľká šanca že napr. pri homogénnom/difúznom osvetlení budú jednotlivé rozdielnosti viditeľné - toto sa 10x znásobuje pri zalievaní. | 1 |
