Prúdové drivre stabilizujú podmienky pre všetky LED čipy na páse identicky, či sú na začiatku línie, alebo na konci, čo má za následok krásnu homogenitu farieb po celej dĺžke. Keďže prúdové drivre sú integrované na páse, tento LED pás je možné pripojiť už priamo na 24VDC systém, pre dosiahnutie však maximálnej inštalovanej dĺžky je potrebné zvýšiť napájacie napätie na 27VDC (používajte zdroje s úpravou výstupného napätia-napr. CLG, HLG, SDR, v prevedení A-s úpravou vystupného napätia). Pri RGB/RGBW systémoch nikdy nepoužívajte všetky 3 farby RGB svetla naraz - jednak biele spektrum ktoré dostaneto z tohto riešenia je veľmi nepríjemné a neprirodzené pre ľudské oko, keďže neobsahuje spojité spektrum, zároveň však znižujete výrazne životnosť LED a dlhodobú homogenitu spektra týchto farebných LED. Keďže naše produkty MASTER majú rozšírenú záruku, tento stav nieje podporovaný v našej záruke, a nieje dovolený. Dovolený stav sú max. 2 farby RGB spektra naraz dlhodobo, resp. 3 spektrá iba krátkodobo (do 20sekúnd ...napr. pri nejakej scéne farebného prechodu z jedného spektra do druhého.) Toto obmedzenie sa týka výhradne RGB spektra RGB LEDiek.

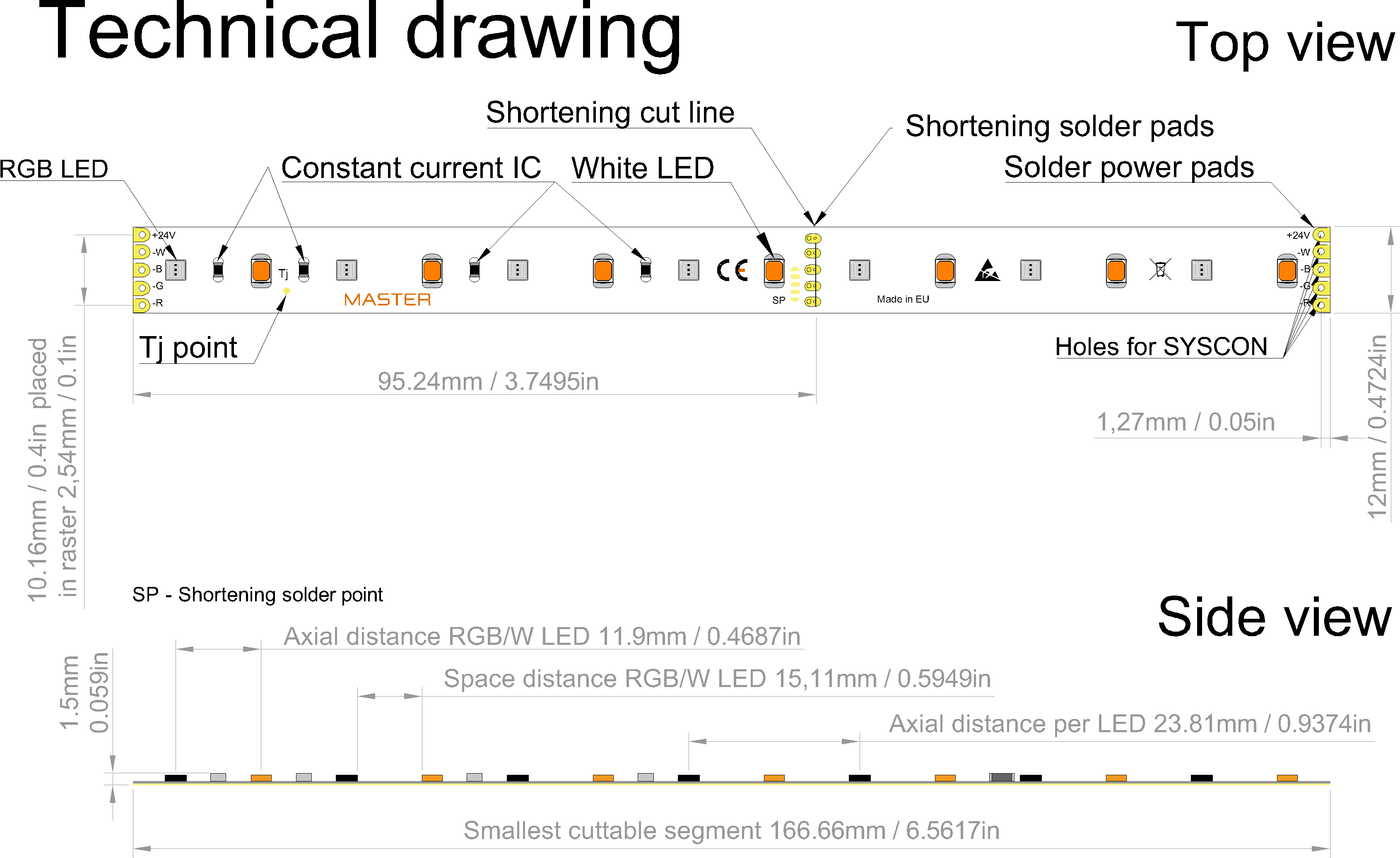

Svetelnotechnicke parametre na 1bm : R=620nm/117Lm, G=525nm/274Lm, 457nm/46Lm, W=956Lm. Štandardná deliteľnosť LED pásu je 166,66mm, avšak je možné túto deliteľnosť zmenšiť vďaka naším skrátiteľným padom na 93mm (4 LEDky z pôvodných 7/segment).
Špec. výpredajová verzia LED pásu, pre najlepší výsledok nutné stmievať PWM konrolérmi s 200Hz frekvenciou.
| Parameter | Hodnota |
| Farba svetla (K) primárna Farba svetla CCT (K) primárneho zdroja svetla : je v princípe presné číselné a merateľné vyjadrenie o akú farbu bieleho svetla sa jedná (napr. 27000K je teplá biela ako žiarovka, 3000K je tiež teplá biela, ale trochu studenšia (ako halogénka) atď. | 3000 K |
| Typ vstupného napájania (zdroj) AC, DC CV, DC CC | DC CV |
| Nominálny svetelný tok (celok) Počet Lm zo svietidla (@4000K)po stratách na difúzoroch, optike atď.Nakoľko svetelnotechnické parametre sa môžu líšiť vplivom rozdielnych farieb svetla,ako aj konkrétny osadený BIN LED diód, je udržiavaná tolerancia max. +/-10%. | 1000 Lm |
| Index farebného podania CRI CRI (Ra) je index farebného podania (základná stupnica R1-R8) ktorá udáva vernosť farieb v porovnaní s referenčným zdrojom svetla (slnko) Čím vyššia hodnota je, tým lepšia vernosť farieb je zobrazovaná. | 85 |
| Typ svetla Super teplá biela, Teplá biela, Neutrálna biela, Denná biela, Studená biela, Sky Blue, BIO, RGB, RGBW, RGBA | RGBW |
| Počet LED na meter Hustota LED čipov na meter, LED/m | 42 ks |
| Typ púzdra LED 3528, 5050, 5650, SIDE, atď | 2835 |
| Vyžarovací uhol ° | 120 ° |
| Certifikáty, merania, testy Popisuje či boli pre výrobky vyhotovené resp. certifikáty, merania resp. testy v daných podmienkach | CE, Vysoko-teplotné testy, Testy UV žiarenia |
| Stupeň krytia IP Stupen krytia voči tekutinám - IP | IP20 |
| Očakávaná životnosť L70B50 @Ta Predpokladaná doba životnosti (L70/B50) extrapolovana z LM80 dát @10KHod. Pri polovýrobkoch ako LED pásy napr. sú data udávané pre LED pás chladený v ALU profile (Ttyp@Ta- prevádzková teplota) | 60000 Hod |
| Prúd 1 LED v sekcii (primárny) mA na 1LED v sekcii, pre hlavny / primárny kanál | 50 mA |
| Výrobca LED čipov Výrobca použitých LED čipov | Osram, Seoul Semiconductors |
| Min. napájacie napätie (Umin) Min. hodnota napájacieho napätia je hodnota, kedy sveitdilo či zariadenie pracuje stále korektne a správne. Pri LED pásoch s prúdovými drivermi je toto hraničná hodnota napätia, kedy na LED/drivri ešte nezačal klesať prúd -je na okraji krivky stabilizácie | 24 V |
| Prúdové drivery (CC IC) Výrobok obsahujúci prúdové drivery je stabilnejší a umožňuje napájanie z DC zdroja | Áno |
| Šírka pásu - FCB mm | 12 mm |
| Deliteľnosť / Dĺžka sekcie Deliteľnosť LED pásu ovplivňuje prácu s ním ako aj rôzne iné detaily. Pre krátke línie kde je potreba presného prispôsobenia konkrétnej dĺžke (nábytkové osvetlenie) používajte sériu HD (High Density = veľmi husté a teda veľmi malá deliteľnosť. | 166,66 mm |
| El. príkon (@Utyp) W/jednotku (bm pre LED pás) či celok (svietidlo) so stratami merané pri Utyp | 15,84 W |
| Typ. napájacie napätie CV (Utyp) Typické vstupné napájacie napätie systému 12V/24V/36V/110V/230V (CV = Constant Voltage) | 27 V |
| Maximálny povolený prúd FCB Maximálny povolený prúd cez FCB. V prípade LED pásov s viacerími kanálmi (BIO, RGB, RGBW, atď) je tento parameter platný IBA pre COM+ vodič/dráhu, ostatné vodiče implicitne už budú potom v svojich povolených limitoch. | 4300 ma |
| Technológia stmievania | PWM |
| Osová vzdialenosť LED čipov. Osová vzdialenosť LED čipov (mm). | 23,8095 mm |
| Max. dĺžka pri napájaní (Utyp) Inštalovaná max. dĺžka LED pásu pri napájaní z 1 strany. Kriteria : A. nepresiahnut max. povolený prúd FCB a zároveň B. posledná sekcia musí mať napätie väčšie ako je stanovený parameter "Min. Hodnota napájacieho napätia" | 6,5 m |
| Max. prevádzková teplota Tc(max) MAXIMALNA teplota meraná zväčša na Tj/Tc bode. V prípade MASTER pasov to je ustálená prevádzková teplota na Tj/Tc bode LED pásu bez akéhokoľvek dodatočného chladiaceho média (ALU profilu) voľne položený na stole pri ambientnej teplote Ta=25°C. | 45 °C |
| Prúd 1 LED v sekcii (sekundárny) mA na 1LED v sekcii pásu (platné pre každý vedlajší kanál) | 20 mA |
| Min.počet LED/sekciu po skrátení Väčšinu sekcií LED pásov MASTER je možné skrátiť na menší počet LED v sekcii. Tento parameter uvádza na aký min. počet LED v 1 segemente je možné skrátenie realizovať (nutné preletovať kvapkou cínu najbližši bod SP). Pozor-daná sekcia bude mať iné Umin. | 4 |
| Dĺžka LED pásu na rolke | 10 m |
