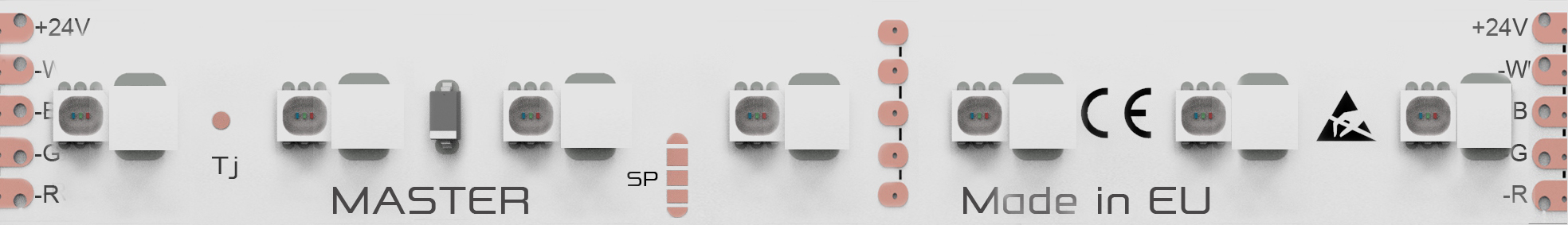

Prúdové drivre stabilizujú podmienky pre všetky LED čipy na páse identicky, či sú na začiatku línie, alebo na konci, čo má za následok krásnu homogenitu farieb po celej dĺžke. Keďže prúdové drivre sú integrované na páse, tento LED pás je možné pripojiť už priamo na 24VDC systém. Vhodné pre napr. DALI systémy, alebo DMX512 systémy. Uvítajú ho hlavne profesionáli snažiaci sa o kvalitné osvetlenie priestoru výkonovýmfarebným osvetlením s dlhodobou stabilitou a kvalitou. Tento RGB LED pás je s 84x RGB multicolour LED/1m, preto je vhodný pre všetky vizuálne priznané riešenia difúznych LED línii, kde je dôležitá homogenita línie už pri použití nízkeho profilu s difúzorom. Nebojte sa napájať tento LED pás aj vyšším napájacím napätím (napr. 27V - pozri parametre Utyp2) kedy umožníte dosiahnuť väčšie dĺžky LED pásu v kuse, bez toho aby ste museli posilňovať napájacie vetvy dašími hrubšími káblami. Stanovené limity a parametre sú zmerané s ohľadom na "dovolený stav RGB LED pásu", čo je max. 2 z 3 farieb je dovolené rozsvietiť naraz. Rozsvietením všetkých 3 farieb naraz (nevhodné na vytvorenie bieleho svetla) okrem toho, že LED pásu znižujete životnosť, tak aj vytvoríte priveľký úbytok napätia na LED páse, čo ovplicní jeho zmiešavanie farieb po dĺžke. Nezabudnite tento LED pás vhodne chladiť v ALU profile.Tento LED pás je možné skrátiť poslednú sekciu z 7 na 4LED (ostane svietiť tá časť, ktorá obsahuje drivre (čierne sučiastky na PCB) preto vždy začínajte nalepením od tejto strany, aby na konci ak ostane LED pás trčať z ALU profilu, ho ste ho mohli pohodlne skráťiť. Po skrátení aplikujte malú kvapku cínu mikropájkou na SP bod, aby sekcia po skrátení opäť svietila. Sekcia môže vykazovať jemne odlišné sfarbenie nakoľko bude mať menej LED a teda dosiahne nastavený prúd skôr. Tento jav je o to viditeľnejší , o čo ďalej od napájania sekciu skracujete (hlavne ak prekročíte stanovené limity Dmax@Utyp a DMax@Utyp2) Vhodne teda naplánujte tento detail. Dané skrátenie sekcie je dovolený stav, keďže používame prúdové drivre, ktoré zaistia jej stabilné napájanie. Na regulovanie používajte výhradne PWM stmievače, nikdy nie systém analógovej regulácie prúdu (nevhodné pre presné zmiešavanie farieb) LED pás je navrhnutý v konfigurácii spoločný +pól (Common Anode).
| Parameter | Hodnota |
| Napájacie napätie CV (Utyp2) Hodnota menovitého napájacieho napatia, kedy podvihnutím napájacieho napätia na Utyp2 LED pás pracuje správne a umožní sa jeho lepšie využitie(dosiahnutie parametra Dmax)+ sa lineárne zvýši aj jeho celkový el.príkon ( !dimenzovanie zdroja)Toleran.+/- 0.5V | 27 V |
| Typ vstupného napájania (zdroj) AC, DC CV, DC CC | DC CV |
| Typ svetla Super teplá biela, Teplá biela, Neutrálna biela, Denná biela, Studená biela, Sky Blue, BIO, RGB, RGBW, RGBA | RGB |
| Počet LED na meter Hustota LED čipov na meter, LED/m | 84 ks |
| Typ púzdra LED 3528, 5050, 5650, SIDE, atď | 3030 |
| Vyžarovací uhol ° | 120 ° |
| Stmievateľné Regulovanie intenzity osvetlenia | Áno, Nie |
| Certifikáty, merania, testy Popisuje či boli pre výrobky vyhotovené resp. certifikáty, merania resp. testy v daných podmienkach | CE, Rozšírená záruka, Vysoko-teplotné testy, Testy UV žiarenia |
| Stupeň krytia IP Stupen krytia voči tekutinám - IP | IP20 |
| Očakávaná životnosť L70B50 @Ta Predpokladaná doba životnosti (L70/B50) extrapolovana z LM80 dát @10KHod. Pri polovýrobkoch ako LED pásy napr. sú data udávané pre LED pás chladený v ALU profile (Ttyp@Ta- prevádzková teplota) | 60000 Hod |
| Prúd 1 LED v sekcii (primárny) mA na 1LED v sekcii, pre hlavny / primárny kanál | 20 mA |
| Výrobca LED čipov Výrobca použitých LED čipov | Brightec |
| Min. napájacie napätie (Umin) Min. hodnota napájacieho napätia je hodnota, kedy sveitdilo či zariadenie pracuje stále korektne a správne. Pri LED pásoch s prúdovými drivermi je toto hraničná hodnota napätia, kedy na LED/drivri ešte nezačal klesať prúd -je na okraji krivky stabilizácie | 23,5 V |
| Prúdové drivery (CC IC) Výrobok obsahujúci prúdové drivery je stabilnejší a umožňuje napájanie z DC zdroja | Áno |
| Šírka pásu - FCB mm | 12 mm |
| Deliteľnosť / Dĺžka sekcie Deliteľnosť LED pásu ovplivňuje prácu s ním ako aj rôzne iné detaily. Pre krátke línie kde je potreba presného prispôsobenia konkrétnej dĺžke (nábytkové osvetlenie) používajte sériu HD (High Density = veľmi husté a teda veľmi malá deliteľnosť. | 83,3333 mm |
| El. príkon (@Utyp) W/jednotku (bm pre LED pás) či celok (svietidlo) so stratami merané pri Utyp | 17 W |
| Typ. napájacie napätie CV (Utyp) Typické vstupné napájacie napätie systému 12V/24V/36V/110V/230V (CV = Constant Voltage) | 24 V |
| Maximálny povolený prúd FCB Maximálny povolený prúd cez FCB. V prípade LED pásov s viacerími kanálmi (BIO, RGB, RGBW, atď) je tento parameter platný IBA pre COM+ vodič/dráhu, ostatné vodiče implicitne už budú potom v svojich povolených limitoch. | 4500 ma |
| Technológia stmievania | PWM |
| Osová vzdialenosť LED čipov. Osová vzdialenosť LED čipov (mm). | 11,9 mm |
| Max. dĺžka pri napájaní (Utyp) Inštalovaná max. dĺžka LED pásu pri napájaní z 1 strany. Kriteria : A. nepresiahnut max. povolený prúd FCB a zároveň B. posledná sekcia musí mať napätie väčšie ako je stanovený parameter "Min. Hodnota napájacieho napätia" | 5 m |
| Max. prevádzková teplota Tc(max) MAXIMALNA teplota meraná zväčša na Tj/Tc bode. V prípade MASTER pasov to je ustálená prevádzková teplota na Tj/Tc bode LED pásu bez akéhokoľvek dodatočného chladiaceho média (ALU profilu) voľne položený na stole pri ambientnej teplote Ta=25°C. | 55 °C |
| Doplnkové funkcie / Vylepšenia Vylepšenia a funkcie sú asi najväčší zdroj inovácii a detailov, ktorý Vám dokáže uľahčiť montáž alebo predĺžiť životnosť. | Inštalácia nalepením, Negatívny teplotný koeficient, Skrátenie sekcie LED Pásu, Skracovacie pady, Príprava na SYSCON, Prúdové drivre (CC IC) |
| Prevádzková teplota Tc@Ta Typ. prevádzková teplota je ustálena teplota meraná zvačša na Tj/Tc bode pri ambientnej teplote 25°C. (LED pásy meranie-pás nalepený v ALU-MULTI v2 volne položené na povrchu stola.Nainštalované difúzory a optiky/zaliatie môžu teplotu ešte jemne zvýšiť. | 30 °C |
| Min.počet LED/sekciu po skrátení Väčšinu sekcií LED pásov MASTER je možné skrátiť na menší počet LED v sekcii. Tento parameter uvádza na aký min. počet LED v 1 segemente je možné skrátenie realizovať (nutné preletovať kvapkou cínu najbližši bod SP). Pozor-daná sekcia bude mať iné Umin. | 4 |
| Výrobok vyrobiteľný vo farbe Super teplá biela, Teplá biela, Neutrálna biela, Denná biela, Studená biela, Sky Blue, BIO, RGB, RGBW, RGBA atď. | -RGB+W, -RGB, -RGB+A |
| Max. dĺžka pri napájaní (Utyp2) Inštalovaná max. dĺžka LED pásu pri napájaní z 1 strany s podvihnutým napätím Utyp2. Kritéria : A. nepresiahnuť max. povolený prúd FCB a zároveň B. posledná sekcia musí mať napätie väčšie ako je stanovený parameter "Min. napájacie napätie". | 10 m |
| Dĺžka LED pásu na rolke | 10 m |
| Počet BINov LED na výrobku Presnosť BINovania LED ovplivňuje kvalitu osvetlenia - ak bude výrobok osadený s LED, ktoré pochádzajú z rôznych BINov, je veľká šanca že napr. pri homogénnom/difúznom osvetlení budú jednotlivé rozdielnosti viditeľné - toto sa 10x znásobuje pri zalievaní. | 1 |
