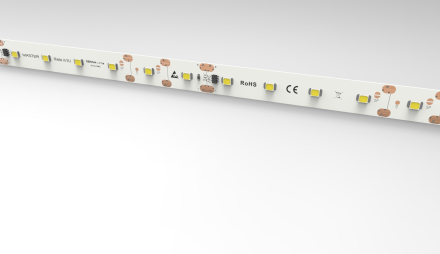

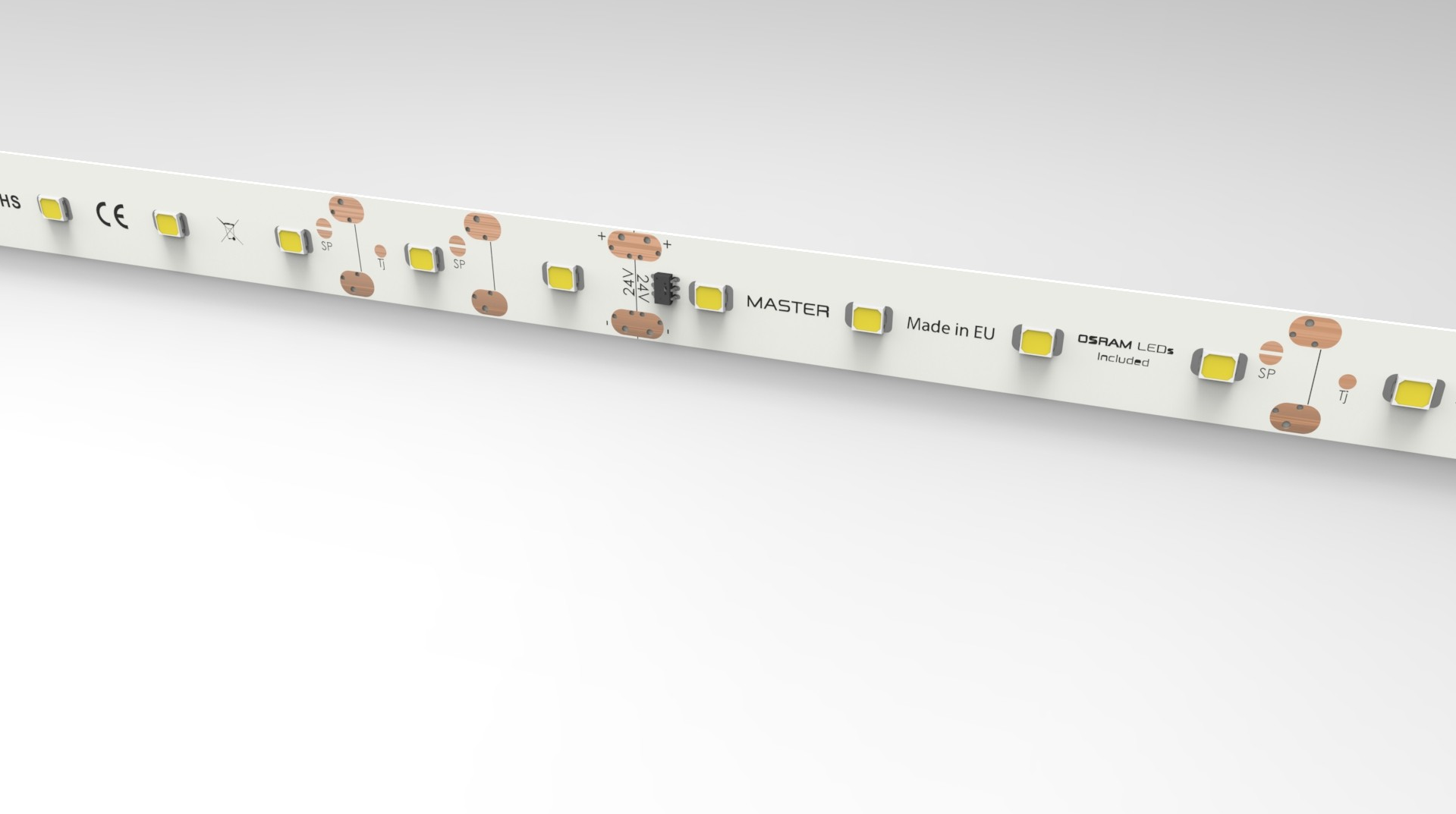

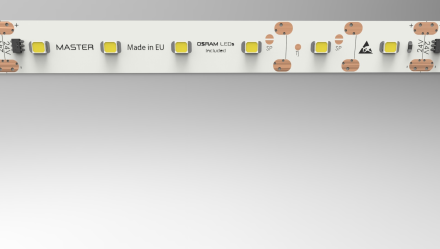

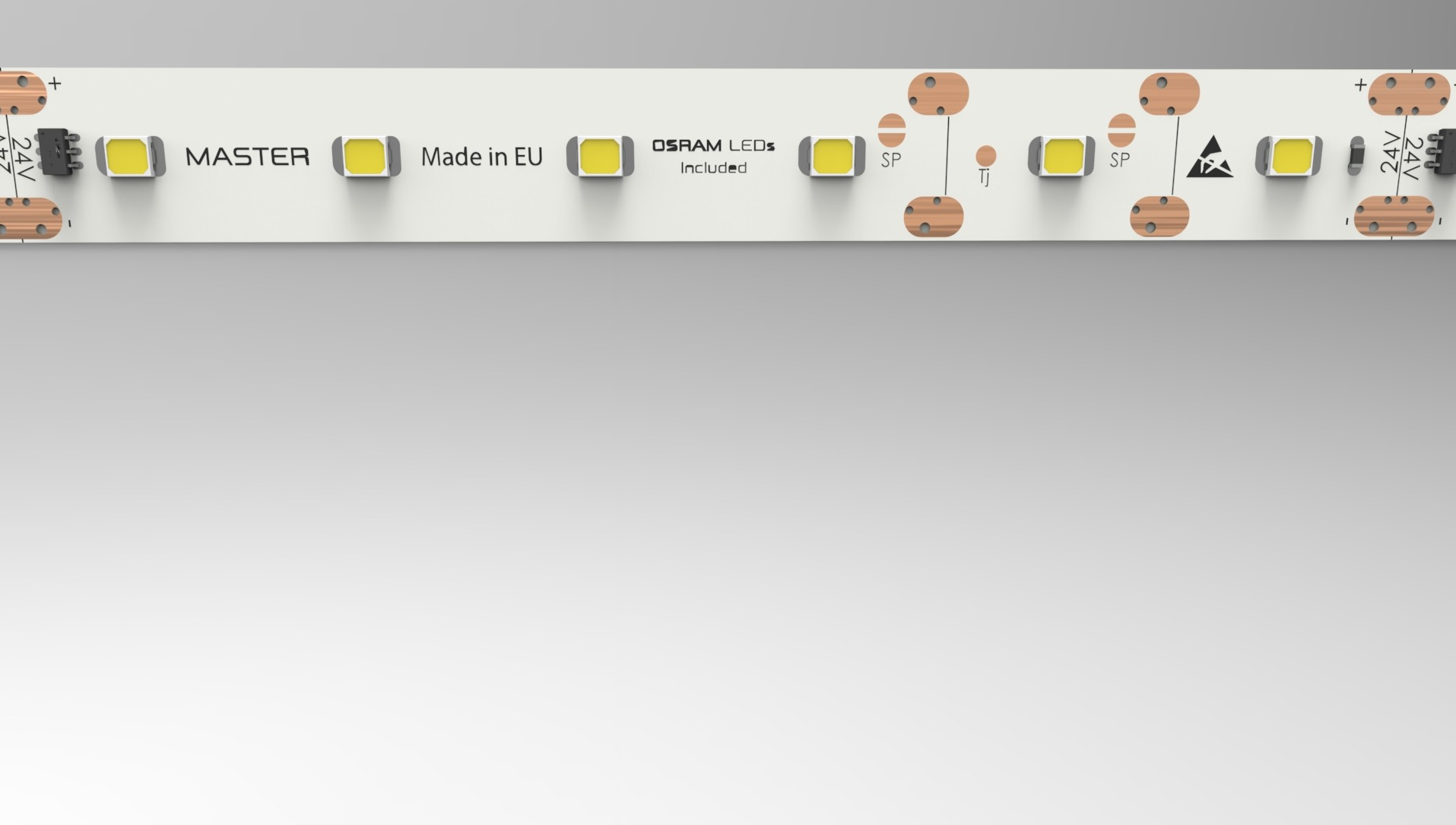

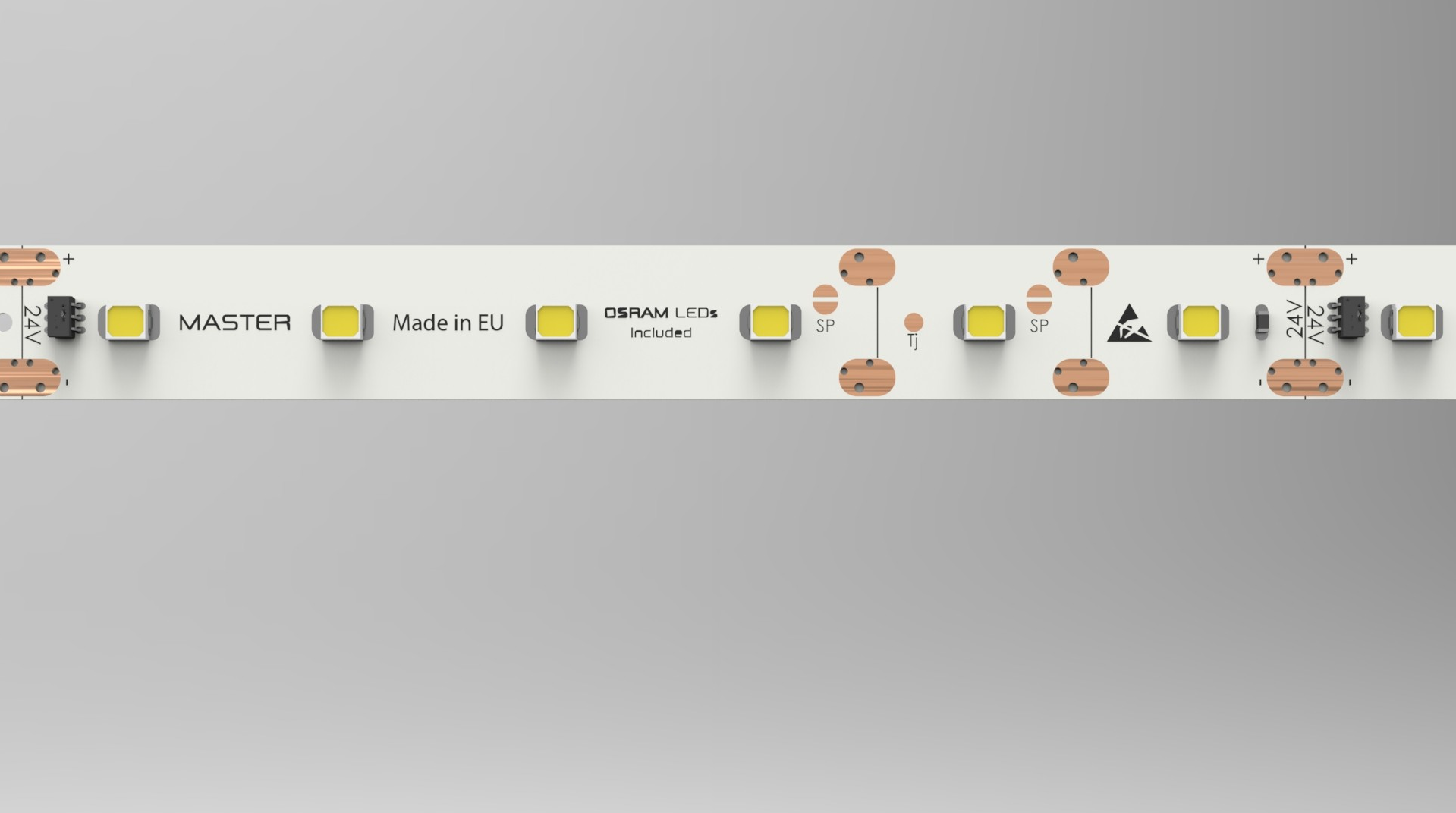

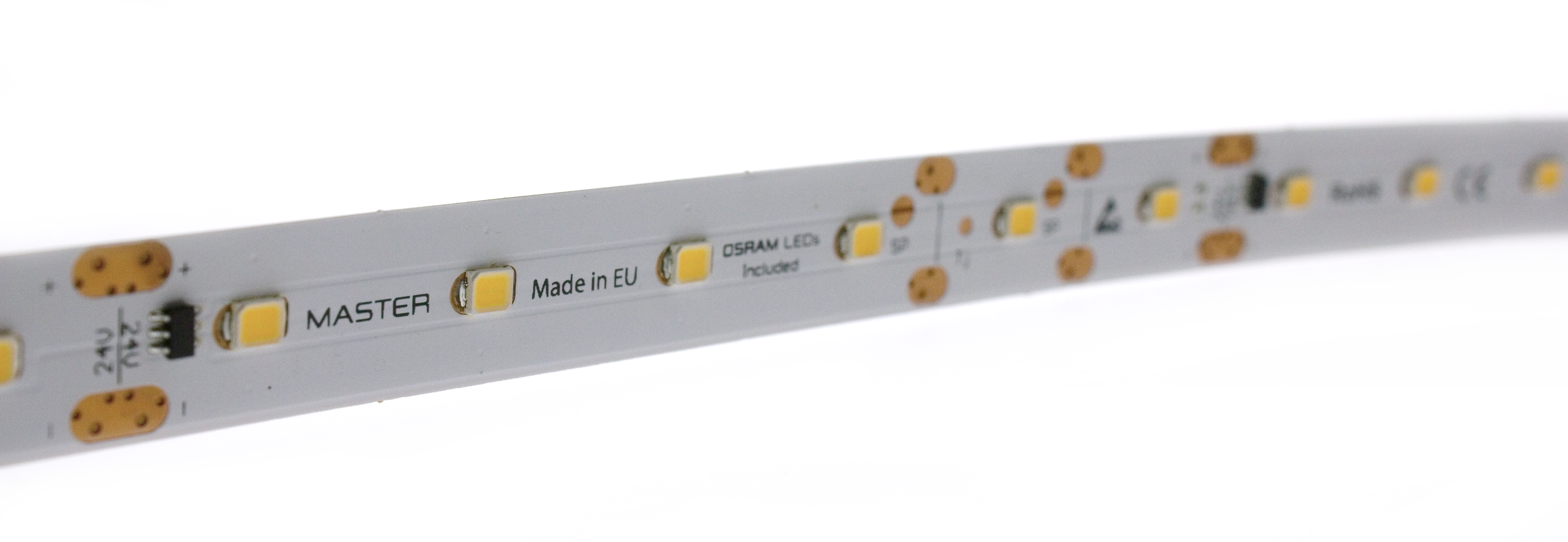

Tieto LED pásy sú určené pre extrémne dlhé vzdialenosti, kde pri napájaní len z jedného el. bodu je možné viesť až 50bm spomínaného LED pásu jedným smerom (tzn. pri napájaní zo stredu je potom táto vzdialenosť 2-násobná-teda 100m!). Aj napriek týmto extrémnym dĺžkam si naše pásy zachovávajú identickú svietivosť ako iné LED pásy triedy MASTER po celej svojej dĺžke. Navyše, vďaka skvelému technickému riešeniu dosahujú tieto LED pásy predikciu životnosti na úrovni 90 -100 000Hod., čo ich naozaj predurčuje na dlhotrvajúce a spoľahlivé riešenia všade tam, kde sa chcete vyhnúť komplikovanej a časovo náročnej inštalácii, množstvu servisných bodov a častým cyklom údržby, veľkého počtu napájacích zdrojov, kontrolérov či servisných miest, ktoré nieje vždy ľahké a hlavne lacne na stavbe naplánovať. Vhodné pre všetky interiéry kde je prvoradá spoľahlivosť, stabilita, veľmi nízka energetická náročnosť, a potreba inštalovať veľa a dlhých línii. Pre dosiahnutie inštalačnej dĺźky 50m v kuse na 1 el. prívod v jednom smere bez najmenšej zmeny v intenzite na dĺžke, je nutné napájať LED pás napätím 24VDC (24V je stále bezpečné pre tento šepciálny produkt) Pri napájaní napätím 24VDC je dĺžka bez poklesu intenzity 30m z jednej strany 1 el. prívodom. Typické nap. napätie je stanovené na 15VDC. Pre napájanie je možné použiť aj 12V DC zdroje, ktoré majú na sebe malý nastavovací prvok, vďaka ktorému je možné napätie podvihnúť napr. na 15VDC. Ak neplánujete tento LED pás použivať na dlhé svietiace línie, je možné ho napájať aj napr. 12VDC napätím, kedy samozrejme dosahuje plnej intenzity no nieje vtedy vhodný na dlhšie LED línie. Spotreba LED pásu lineárne rastie s rastúcim napájacím napätím, t.j. pri 15VDC napájaní má spotrebu 1.5W/m, pri 20V má spotrebu 2W/m, pri 24V má spotrebu 2.4W/m.
| Parameter | Hodnota |
| Počet LED na meter Hustota LED čipov na meter, LED/m | 60 ks |
| Vyžarovací uhol ° | 120 ° |
| Prúd 1 LED v sekcii (primárny) mA na 1LED v sekcii, pre hlavny / primárny kanál | 10 mA |
| Min. napájacie napätie (Umin) Min. hodnota napájacieho napätia je hodnota, kedy sveitdilo či zariadenie pracuje stále korektne a správne. Pri LED pásoch s prúdovými drivermi je toto hraničná hodnota napätia, kedy na LED/drivri ešte nezačal klesať prúd -je na okraji krivky stabilizácie | 12 V |
| Šírka pásu - FCB mm | 12 mm |

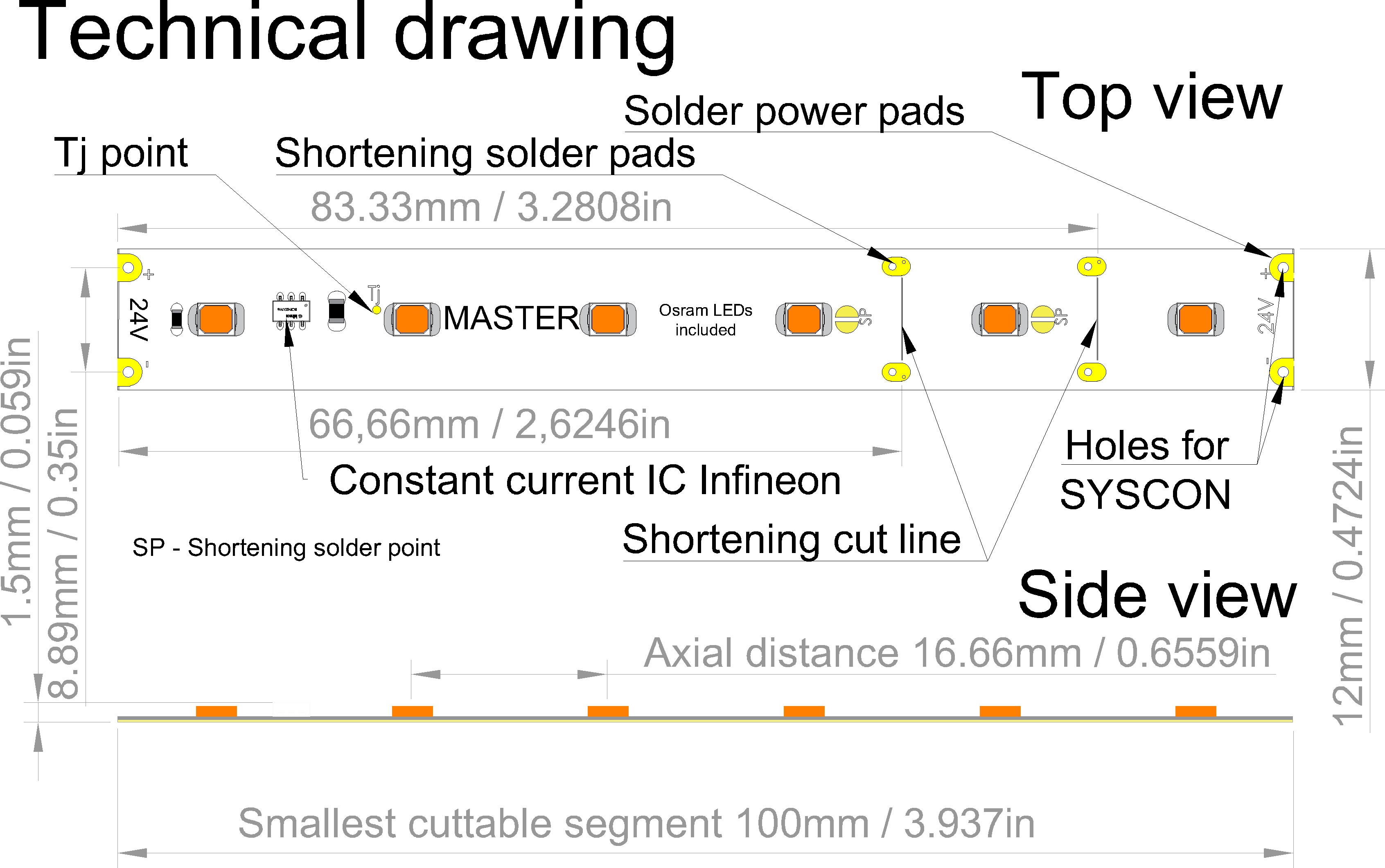

| Deliteľnosť / Dĺžka sekcie Deliteľnosť LED pásu ovplivňuje prácu s ním ako aj rôzne iné detaily. Pre krátke línie kde je potreba presného prispôsobenia konkrétnej dĺžke (nábytkové osvetlenie) používajte sériu HD (High Density = veľmi husté a teda veľmi malá deliteľnosť. | 100 mm |
| El. príkon (@Utyp) W/jednotku (bm pre LED pás) či celok (svietidlo) so stratami merané pri Utyp | 1,5 W |
| Typ. napájacie napätie CV (Utyp) Typické vstupné napájacie napätie systému 12V/24V/36V/110V/230V (CV = Constant Voltage) | 15 V |
| Maximálny povolený prúd FCB Maximálny povolený prúd cez FCB. V prípade LED pásov s viacerími kanálmi (BIO, RGB, RGBW, atď) je tento parameter platný IBA pre COM+ vodič/dráhu, ostatné vodiče implicitne už budú potom v svojich povolených limitoch. | 7000 ma |
| Osová vzdialenosť LED čipov. Osová vzdialenosť LED čipov (mm). | 16,666 mm |
| Max. dĺžka pri napájaní (Utyp) Inštalovaná max. dĺžka LED pásu pri napájaní z 1 strany. Kriteria : A. nepresiahnut max. povolený prúd FCB a zároveň B. posledná sekcia musí mať napätie väčšie ako je stanovený parameter "Min. Hodnota napájacieho napätia" | 40 m |
| Max. prevádzková teplota Tc(max) MAXIMALNA teplota meraná zväčša na Tj/Tc bode. V prípade MASTER pasov to je ustálená prevádzková teplota na Tj/Tc bode LED pásu bez akéhokoľvek dodatočného chladiaceho média (ALU profilu) voľne položený na stole pri ambientnej teplote Ta=25°C. | 30 °C |
| Typ vstupného napájania (zdroj) AC, DC CV, DC CC | DC CV |
| Typ svetla Super teplá biela, Teplá biela, Neutrálna biela, Denná biela, Studená biela, Sky Blue, BIO, RGB, RGBW, RGBA | Red |
| Technológia stmievania | PWM |
| Stupeň krytia IP Stupen krytia voči tekutinám - IP | IP20 |
| Typ púzdra LED 3528, 5050, 5650, SIDE, atď | 2835 |
| Prúdové drivery (CC IC) Výrobok obsahujúci prúdové drivery je stabilnejší a umožňuje napájanie z DC zdroja | Áno |
| Dĺžka LED pásu na rolke | 50 m |
| Počet BINov LED na výrobku Presnosť BINovania LED ovplivňuje kvalitu osvetlenia - ak bude výrobok osadený s LED, ktoré pochádzajú z rôznych BINov, je veľká šanca že napr. pri homogénnom/difúznom osvetlení budú jednotlivé rozdielnosti viditeľné - toto sa 10x znásobuje pri zalievaní. | 1 |
| Napájacie napätie CV (Utyp2) Hodnota menovitého napájacieho napatia, kedy podvihnutím napájacieho napätia na Utyp2 LED pás pracuje správne a umožní sa jeho lepšie využitie(dosiahnutie parametra Dmax)+ sa lineárne zvýši aj jeho celkový el.príkon ( !dimenzovanie zdroja)Toleran.+/- 0.5V | 24 V |
| Certifikáty, merania, testy Popisuje či boli pre výrobky vyhotovené resp. certifikáty, merania resp. testy v daných podmienkach | CE, Rozšírená záruka, Vysoko-teplotné testy, Testy UV žiarenia |
| Očakávaná životnosť L70B50 @Ta Predpokladaná doba životnosti (L70/B50) extrapolovana z LM80 dát @10KHod. Pri polovýrobkoch ako LED pásy napr. sú data udávané pre LED pás chladený v ALU profile (Ttyp@Ta- prevádzková teplota) | 90000 Hod |
| Výrobca LED čipov Výrobca použitých LED čipov | Philips Lumileds |

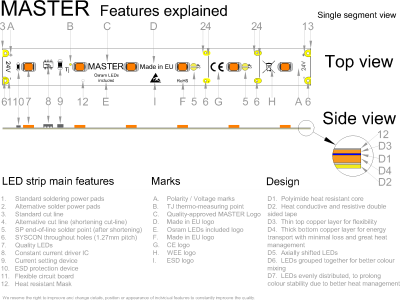

| Doplnkové funkcie / Vylepšenia Vylepšenia a funkcie sú asi najväčší zdroj inovácii a detailov, ktorý Vám dokáže uľahčiť montáž alebo predĺžiť životnosť. | Inštalácia nalepením, Negatívny teplotný koeficient, Skrátenie sekcie LED Pásu, Skracovacie pady, Príprava na SYSCON, Prúdové drivre (CC IC), ESD ochrana |
| Prevádzková teplota Tc@Ta Typ. prevádzková teplota je ustálena teplota meraná zvačša na Tj/Tc bode pri ambientnej teplote 25°C. (LED pásy meranie-pás nalepený v ALU-MULTI v2 volne položené na povrchu stola.Nainštalované difúzory a optiky/zaliatie môžu teplotu ešte jemne zvýšiť. | 30 °C |
| Min.počet LED/sekciu po skrátení Väčšinu sekcií LED pásov MASTER je možné skrátiť na menší počet LED v sekcii. Tento parameter uvádza na aký min. počet LED v 1 segemente je možné skrátenie realizovať (nutné preletovať kvapkou cínu najbližši bod SP). Pozor-daná sekcia bude mať iné Umin. | 4 |
| Výrobok vyrobiteľný vo farbe Super teplá biela, Teplá biela, Neutrálna biela, Denná biela, Studená biela, Sky Blue, BIO, RGB, RGBW, RGBA atď. | -W922, -CRISPCOLOR-W940, -SUNLIKE-W940, -W927, -W850, -CRISPCOLOR-W927, -SUPERCOLOR-MINT, -SUPERCOLOR-LIME, -SUNLIKE-W957, -GROW-PURPLE-2B5, -UVA405, -UVB385, -FRESHFOCUS-MARBLEDMEAT, -W822, -W827, -W930, -W840, -W965, -SUNLIKE-W927, -W945, -GROW-WHITE, -SUPERCOLOR-ROYALBLUE, -W935, -W865, -UVC275, -FRESHFOCUS-PRODUCE, -SUPERCOLOR-DEEPRED, -SUNLIKE-W930, -GROW-PURPLE-12B5, -GROW-PURPLE-25B, -SUPERCOLOR-RED, -SUPERCOLOR-PCAMBER, -W830, -CRISPCOLOR-W935, -W818, -FRESHFOCUS-FISH, -FRESHFOCUS-BREAD, -CRISPCOLOR-W950, -W845, -W857, -SUPERCOLOR-BLUE, -UVB305, -SUPERCOLOR-GREEN, -SUPERCOLOR-CYAN, -W950, -W957, -FRESHFOCUS-REDMEAT, -CRISPCOLOR-W930, -SUPERCOLOR-REDORANGE, -SUPERCOLOR-FARRED, -W835, -SUNLIKE-W950, -W940 |
| Max. dĺžka pri napájaní (Utyp2) Inštalovaná max. dĺžka LED pásu pri napájaní z 1 strany s podvihnutým napätím Utyp2. Kritéria : A. nepresiahnuť max. povolený prúd FCB a zároveň B. posledná sekcia musí mať napätie väčšie ako je stanovený parameter "Min. napájacie napätie". | 70 m |
