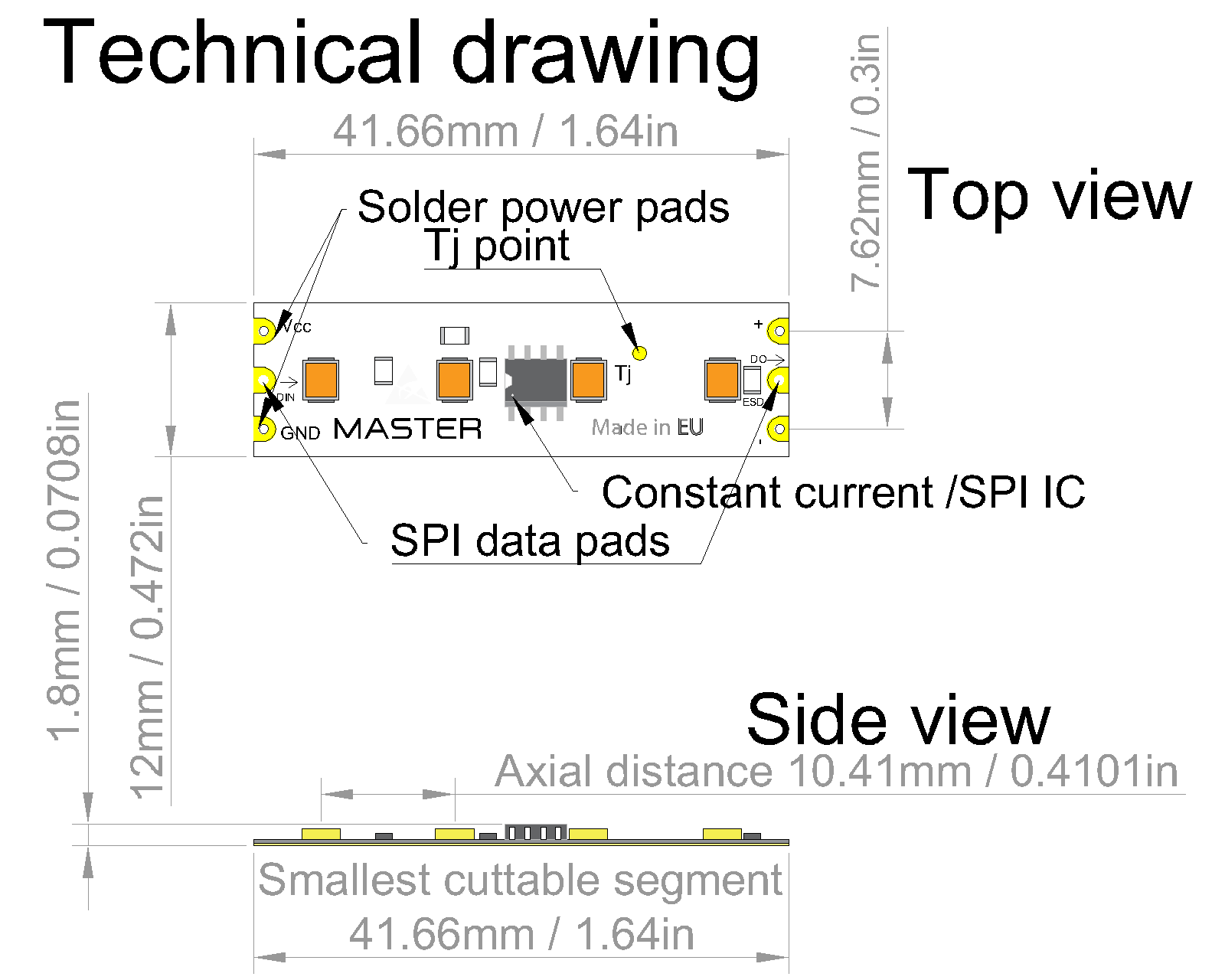

Deliteľnosť sekcie LED pásu je krásnych iba 41.66mm , pričom každá z 4ks LED na sekcii je individualne adresovatelná, takže 1 ovládaný pixel je veľký iba 10.41mm.
Obrovský výkon - pri 100% budeni je výkon až 0,432W(40Lm)/pixel, tj. 41W(3500Lm)/m , pričom LED pás je možné softwarovo nastaviť do BOOST režimu a "nastavit na 200% vykonu" čiže až 82W(7000Lm)/m....skvelé riešenie tam, kde je vhodné vytvoriť pútavé svetelné sceny, kde efekt napr. "trblietania či záblesku" môže byť niekoľkonásobne výkonnejší ako zbytok LED línie.....toto je super vhodné všade tam, kde od bežnej intenzity potrebujete vytvoriť efekt záblesku či prechodu vysokej intenzity po celej dĺžke.

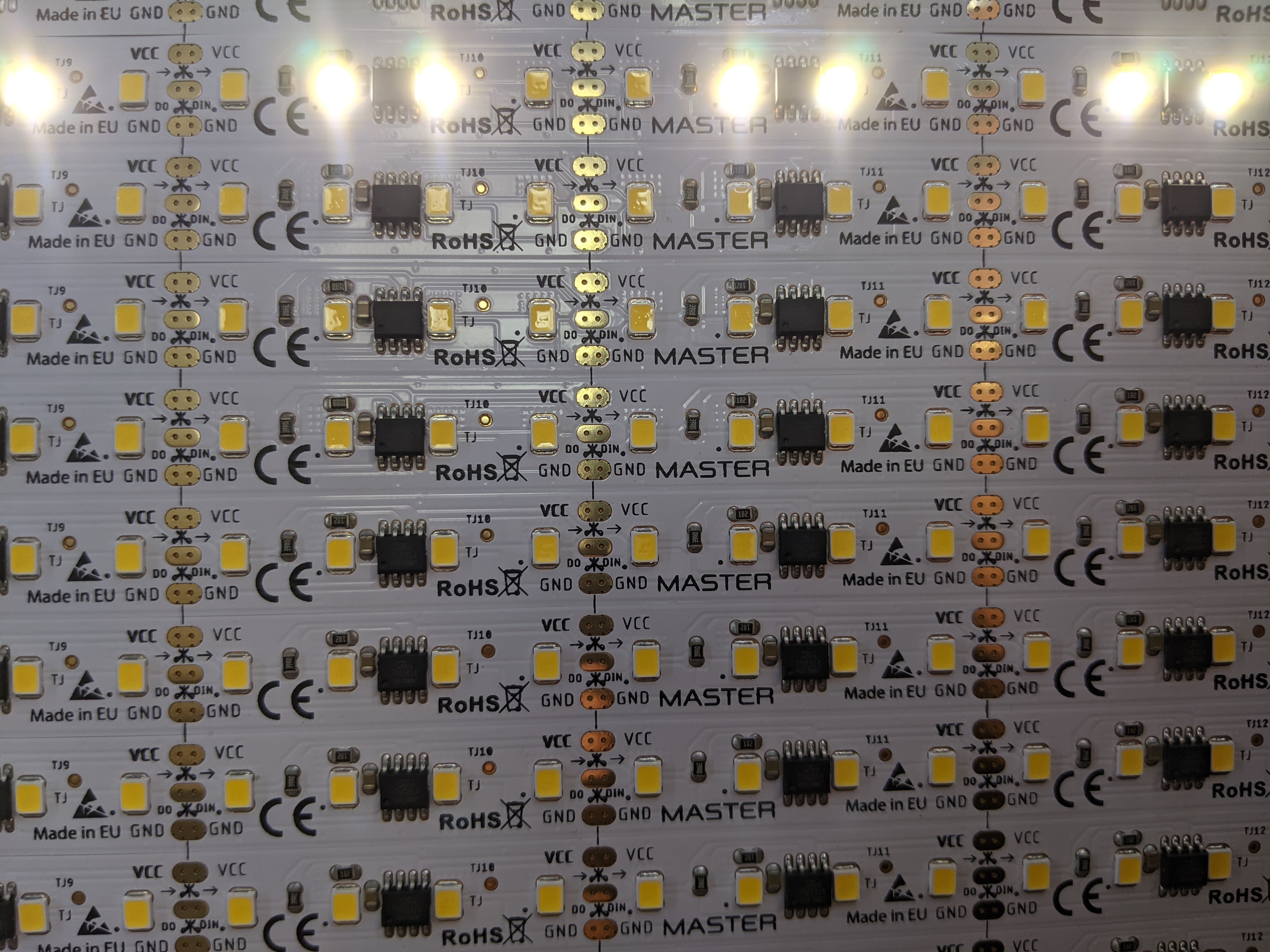

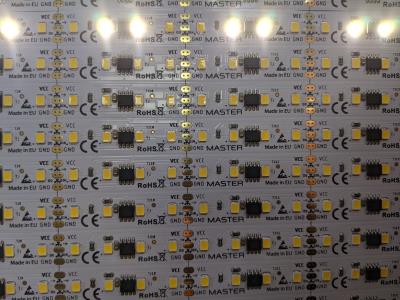

Zároveň je toto skvelé riešenie na zableskove efekty objektových inštalácii, kde toto riešenie bude niekoľkonásobne viditelnejšie na výrazne väčšiu vzdialenosť ako klasické 5V (čínske) LED pasiky s často veľmi nekvalitnými digitálnymi LED s hroznou efektivitou. Naše riešenie obsahuje externý SPI IC driver, a samostatné až 1W LED diódy, takže riešenie je výrazne kvalitnejšie ako bežné a nespoľahlivé 5V LED pásiky.
LED pás je určený na 24VDC, pričom vieme ho zakázkovo vyrobiť aj na iné napätia, resp. s inými farbami/spektrami (a farbou povrchu). Naše 24VDC riešenie redukuje tečúce prúdy na minimum, redukuje potrebu hrubých vodičov kablov, a eliminuje straty na vedení. Okrem toho, LED pás obsahuje ochranu proti ESD na prívodných napájacích vodičoch (ochrana pred statickou elektrinou). LED pás obsahuje pre uľahčenie inštalácie DEMO efekt, ktorý sa automaticky spustí v prípade, že SPI dáta nebudú prítomné na dátovej zbernici po viac ako 200ms. Používajte kontrolovane a bezpečne, LED pás má uvedené prahové limity(parametre), ktoré by nemali byť prekročené, preto pri tvorbe scény dbajte na úpravu jasu v scéne tak, aby to korešpondovalo s Vašou inštaláciou a inštalovaným výkonom zdrojov, káblov, atď. (napr. ak použijete 10m LED pásu * 41W/m = 410W, ak neviete scénu zabezpečiť proti úprave nevhodným spôsobom uživateľom, použite zdroj min. 480W(pozor,nemôžete však použiť BOOST mód, alebo iba veľmi kontrolovane a krátkodobo keď väčšina LED bude mať zredukovanú intenzitu a iba niektoré LED budú maŤ vysokú intenzitu). Ak však nainštalujete zdroj min. 960W, pričom vhodne nadimenzujete aj el. káble a prípojné body,chladiaci hliník, budete môcť využívať aj BOOST mód (na krátke doby a kontrolovane) Po vytvorení scény sa vždy uistite, že celá inštalácia a aj hliníkový profil na ktorom je LED pás nainštalovaný, pri dlhodobej prevádzke neprevyšuje medzné hodnoty (max. prúdy FCB/káblami, odvod tepla z LED pásu aby Tj bod nepresiahol teplotu 45°C, atď.)Berte na vedomie, že LED pás aj v kľudovom stave spotrebúva energiu, prúd potrebný je cca 2.5mA/LED, t.j. 0.3A/m. Preto optimálna dĺžka LED pásu by nemala presiahnuť cca 10m, kedy kľudová spotreba zaberie cca 40% limitu "Max. povolený prúd FCB" Daná dĺžka sa musí uspôsobiť vzhľadom na navrhnutú scénu a spotrebu, tak aby nebol v žiadnom čase prekročený max. prúd FCB a aby nekleslo napatie na konci LED pásu pod "Umin". Výkonové nastavenie na ktorom bude LED pás používaný (6.5-36mA/LED) sa nastavuje v SPI komunikácii, niektoré jednoduchšie kontroléry nemusia mať túto funkcionalitu implementovanú, preto tento BOOST režim je daný tým, či použitý SPI kontrolér toto nastavovanie má implementované, alebo nie.
| Parameter | Hodnota |
| El. príkon (@Utyp + BOOST) W/jednotku so stratami v BOOST režime | 82 W |
| Svetelný tok (Boost) Lm/m Svetelný tok v BOOST režime (Lm/m).Nakoľko svetelnotechnické parametre sa môžu líšiť vplyvom rozdielnych farieb svetla,ako aj konkrétny osadený BIN LED,je udržiavaná tolerancia max. +/-10%. Všeobecné poklesy vzhľadom na CCT:<2700K -5%, 3000K -3%,5700K+2% | 7800 Lm |
| Min.počet LED/sekciu po skrátení Väčšinu sekcií LED pásov MASTER je možné skrátiť na menší počet LED v sekcii. Tento parameter uvádza na aký min. počet LED v 1 segemente je možné skrátenie realizovať (nutné preletovať kvapkou cínu najbližši bod SP). Pozor-daná sekcia bude mať iné Umin. | 0 |
| Max. dĺžka pri napájaní (Utyp2) Inštalovaná max. dĺžka LED pásu pri napájaní z 1 strany s podvihnutým napätím Utyp2. Kritéria : A. nepresiahnuť max. povolený prúd FCB a zároveň B. posledná sekcia musí mať napätie väčšie ako je stanovený parameter "Min. napájacie napätie". | 0 m |
| Stmievateľné Regulovanie intenzity osvetlenia | Áno |
| Rozhranie regulácie/ stmievania PUSH-DIMM, SWITCH-DIMM, DMX, DALI, 0-10V, 1-10V, KNX, LED SYNC, RF, IR, PIR, Metal Touch, Touch Senzor, Magnetic senzor, Bluetooth, Triac | SPI 1wire |
| Typ SPI komunikácie Typ SPI komunikácie , ktorá sa používa pri jednosmernej komunikácii bez kontroly, komunikácia prebieha spôsobom "shift register" teda ID zariadenia je dané priamo jeho fyzickým poradím a zapojením na zbernici. | TM1814 |
| Farba svetla (K) primárna Farba svetla CCT (K) primárneho zdroja svetla : je v princípe presné číselné a merateľné vyjadrenie o akú farbu bieleho svetla sa jedná (napr. 27000K je teplá biela ako žiarovka, 3000K je tiež teplá biela, ale trochu studenšia (ako halogénka) atď. | 4000 K |
| Napájacie napätie CV (Utyp2) Hodnota menovitého napájacieho napatia, kedy podvihnutím napájacieho napätia na Utyp2 LED pás pracuje správne a umožní sa jeho lepšie využitie(dosiahnutie parametra Dmax)+ sa lineárne zvýši aj jeho celkový el.príkon ( !dimenzovanie zdroja)Toleran.+/- 0.5V | 20 V |
| Typ vstupného napájania (zdroj) AC, DC CV, DC CC | DC CV |
| Index farebného podania CRI CRI (Ra) je index farebného podania (základná stupnica R1-R8) ktorá udáva vernosť farieb v porovnaní s referenčným zdrojom svetla (slnko) Čím vyššia hodnota je, tým lepšia vernosť farieb je zobrazovaná. | 80 |
| Typ svetla Super teplá biela, Teplá biela, Neutrálna biela, Denná biela, Studená biela, Sky Blue, BIO, RGB, RGBW, RGBA | NW-Neutral White |
| Počet LED na meter Hustota LED čipov na meter, LED/m | 96 ks |
| Typ púzdra LED 3528, 5050, 5650, SIDE, atď | 3528 |
| Vyžarovací uhol ° | 120 ° |
| Certifikáty, merania, testy Popisuje či boli pre výrobky vyhotovené resp. certifikáty, merania resp. testy v daných podmienkach | CE, Rozšírená záruka, RoHS |
| Stupeň krytia IP Stupen krytia voči tekutinám - IP | IP20 |
| Očakávaná životnosť L70B50 @Ta Predpokladaná doba životnosti (L70/B50) extrapolovana z LM80 dát @10KHod. Pri polovýrobkoch ako LED pásy napr. sú data udávané pre LED pás chladený v ALU profile (Ttyp@Ta- prevádzková teplota) | 60000 Hod |
| Prúd 1 LED v sekcii (primárny) mA na 1LED v sekcii, pre hlavny / primárny kanál | 18 mA |
| Výrobca LED čipov Výrobca použitých LED čipov | Samsung |
| Min. napájacie napätie (Umin) Min. hodnota napájacieho napätia je hodnota, kedy sveitdilo či zariadenie pracuje stále korektne a správne. Pri LED pásoch s prúdovými drivermi je toto hraničná hodnota napätia, kedy na LED/drivri ešte nezačal klesať prúd -je na okraji krivky stabilizácie | 19 V |
| Prúdové drivery (CC IC) Výrobok obsahujúci prúdové drivery je stabilnejší a umožňuje napájanie z DC zdroja | Áno |
| Šírka pásu - FCB mm | 12 mm |
| Deliteľnosť / Dĺžka sekcie Deliteľnosť LED pásu ovplivňuje prácu s ním ako aj rôzne iné detaily. Pre krátke línie kde je potreba presného prispôsobenia konkrétnej dĺžke (nábytkové osvetlenie) používajte sériu HD (High Density = veľmi husté a teda veľmi malá deliteľnosť. | 41,66 mm |
| El. príkon (@Utyp) W/jednotku (bm pre LED pás) či celok (svietidlo) so stratami merané pri Utyp | 41,5 W |
| Typ. napájacie napätie CV (Utyp) Typické vstupné napájacie napätie systému 12V/24V/36V/110V/230V (CV = Constant Voltage) | 24 V |
| Maximálny povolený prúd FCB Maximálny povolený prúd cez FCB. V prípade LED pásov s viacerími kanálmi (BIO, RGB, RGBW, atď) je tento parameter platný IBA pre COM+ vodič/dráhu, ostatné vodiče implicitne už budú potom v svojich povolených limitoch. | 7000 ma |
| Technológia stmievania | Digital |
| Osová vzdialenosť LED čipov. Osová vzdialenosť LED čipov (mm). | 10,416 mm |
| Max. dĺžka pri napájaní (Utyp) Inštalovaná max. dĺžka LED pásu pri napájaní z 1 strany. Kriteria : A. nepresiahnut max. povolený prúd FCB a zároveň B. posledná sekcia musí mať napätie väčšie ako je stanovený parameter "Min. Hodnota napájacieho napätia" | 10 m |
| Max. prevádzková teplota Tc(max) MAXIMALNA teplota meraná zväčša na Tj/Tc bode. V prípade MASTER pasov to je ustálená prevádzková teplota na Tj/Tc bode LED pásu bez akéhokoľvek dodatočného chladiaceho média (ALU profilu) voľne položený na stole pri ambientnej teplote Ta=25°C. | 45 °C |
| Svetelný tok Lm/m @Utyp Svetelný tok Lm/m (@4000K).Nakoľko svetelnotechnické parametre sa môžu líšiť vplyvom rozdielnych farieb svetla,ako aj konkrétny osadený BIN LED diód, je udržiavaná tolerancia max. +/-10%. Všeobecné poklesy vzhľadom na CCT : <2700K -5%, 3000K -3%, 5700K+2% | 4000 Lm |
| Intenzita 1bm @1m Intenzita (lx) 1bm svietidla meraná v1m vzdialenosti od svetelneho zdroja, ak je svetelný zdroj väčší ako 1bm, meraný je iba 1bm dĺžky, ostatné časti sú zakryté. Empirická hodnota ľahko merateľná pre každého. | 2100 Lx |
| Doplnkové funkcie / Vylepšenia Vylepšenia a funkcie sú asi najväčší zdroj inovácii a detailov, ktorý Vám dokáže uľahčiť montáž alebo predĺžiť životnosť. | Boost Režim, Inštalácia nalepením, Príprava na SYSCON, Prúdové drivre (CC IC), ESD ochrana, Letovatelnosť |
| Prevádzková teplota Tc@Ta Typ. prevádzková teplota je ustálena teplota meraná zvačša na Tj/Tc bode pri ambientnej teplote 25°C. (LED pásy meranie-pás nalepený v ALU-MULTI v2 volne položené na povrchu stola.Nainštalované difúzory a optiky/zaliatie môžu teplotu ešte jemne zvýšiť. | 35 °C |
| Výrobok vyrobiteľný vo farbe Super teplá biela, Teplá biela, Neutrálna biela, Denná biela, Studená biela, Sky Blue, BIO, RGB, RGBW, RGBA atď. | -W850, -W827, -W840, -W865, -BIO, -W830, -W845, -W857, -W835 |
| Dĺžka LED pásu na rolke | 10 m |
| Počet BINov LED na výrobku Presnosť BINovania LED ovplivňuje kvalitu osvetlenia - ak bude výrobok osadený s LED, ktoré pochádzajú z rôznych BINov, je veľká šanca že napr. pri homogénnom/difúznom osvetlení budú jednotlivé rozdielnosti viditeľné - toto sa 10x znásobuje pri zalievaní. | 1 |
