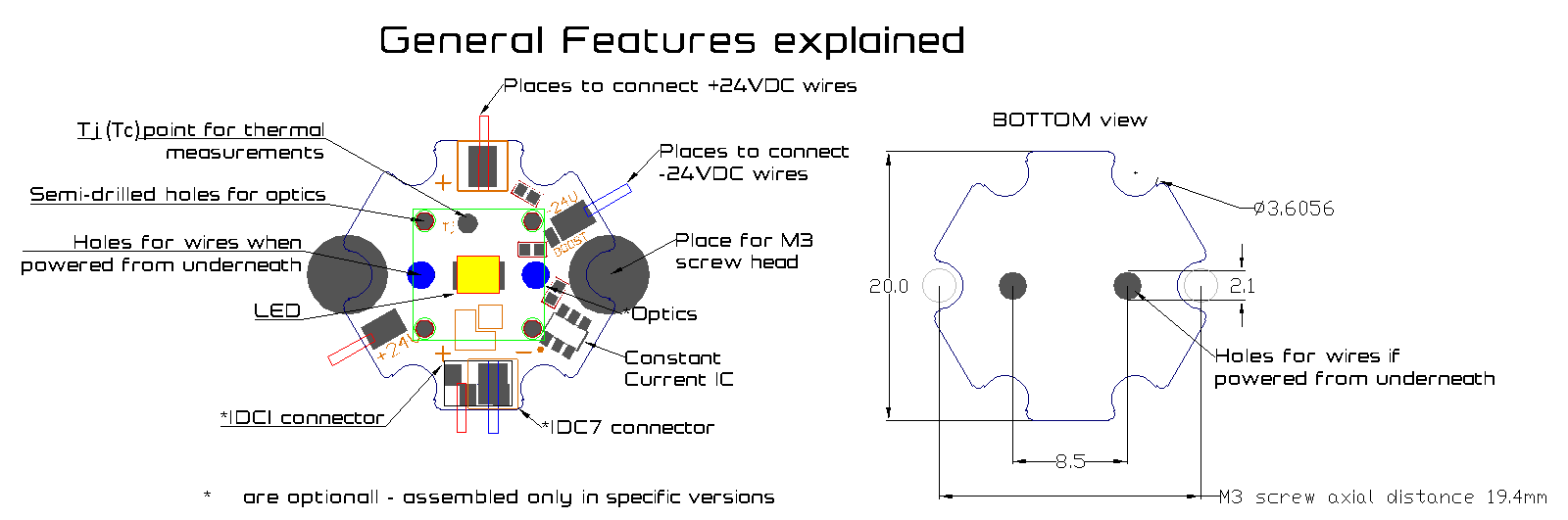

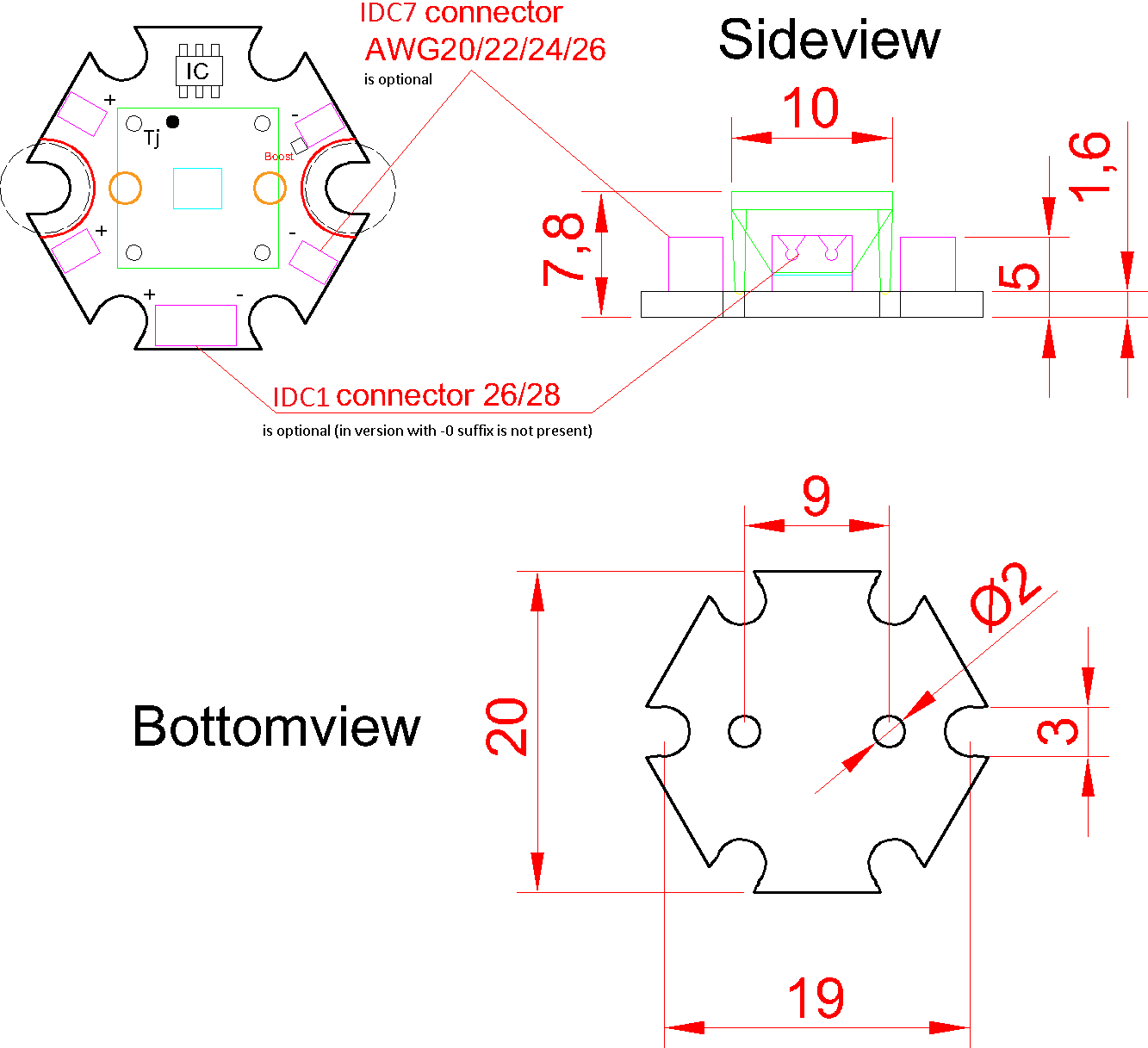

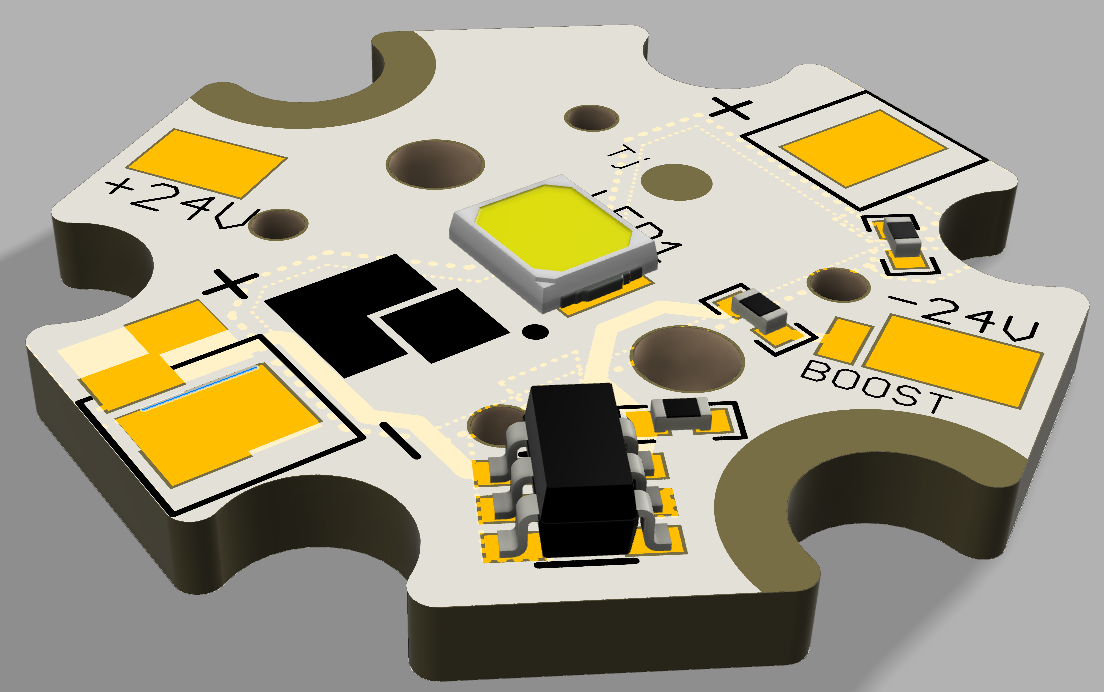

STAR HEX modul je pripravený na 24VDC napatie, a je ho možné stmievať pomocou PWM modulácie napájacieho napätia. Toto riešenie výrazne zjednodušuje celú inštaláciu nakoľko nieje potrebné prepočítavať počet LED v slučke na zaťažiteľnost zdroja/drivera. Ľubovoľne osaditeľné optiky s rôznymiuhlami umožňujú dosiahnuť rôzne smerové vlastnosti od sústredeného bodu, až po asymetrickú distribúciu svetla. Modul je možné inštalovať skrutkami M3 v štandardnej rozteči ako STAR HEX moduly 20mm mávajú, resp. je možné zvoliť inštaláciu pomocou tepelne vodivej obojstrannej pásky v tvare STAR HEX modulu, čím ešte viac urychlíte inštaláciu. LED Modul je nastavený defaultne na 20mA, čím LED dosahuje dostatočnú efektivitu aby sa modul hrial len veľmi málo, bez nutnosti doplnkového chladenia. Preletovaním malých letovacích padov sa modul dostane do BOOST režimu, defaultne 45mA, a vtedy LED síce svieti 2x viac, ale modul je už nutné nainštalovať na chladiaci povrch.
| Parameter | Hodnota |

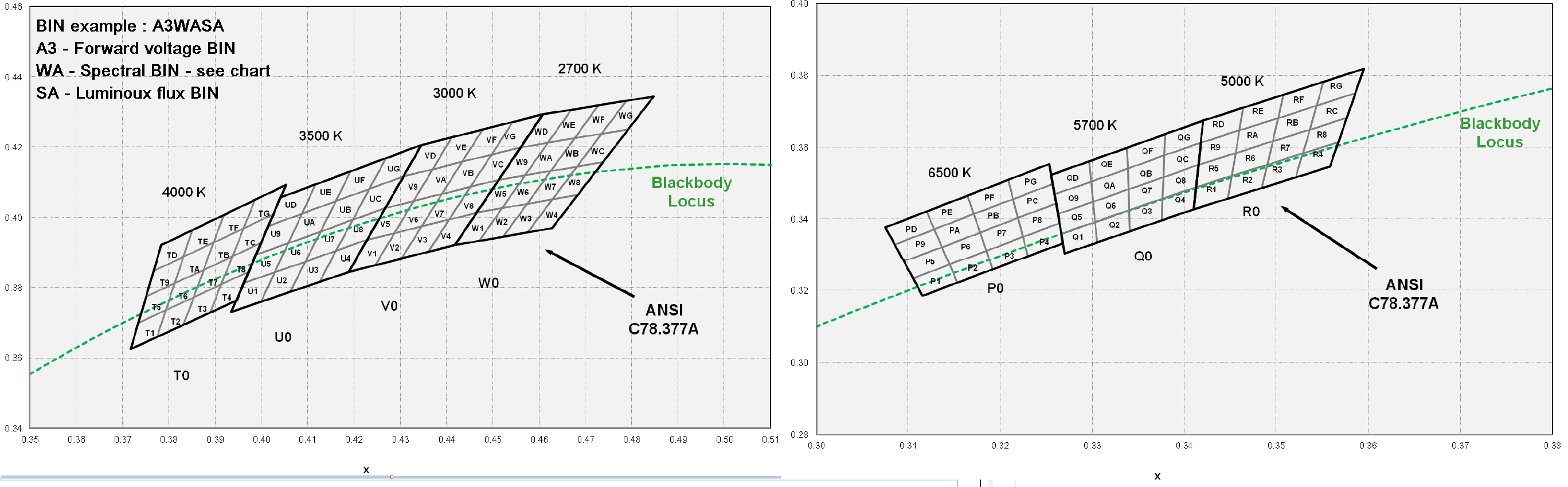

| Farba svetla (K) primárna Farba svetla CCT (K) primárneho zdroja svetla : je v princípe presné číselné a merateľné vyjadrenie o akú farbu bieleho svetla sa jedná (napr. 27000K je teplá biela ako žiarovka, 3000K je tiež teplá biela, ale trochu studenšia (ako halogénka) atď. | 3000 K |
| Napájacie napätie CV (Utyp2) Hodnota menovitého napájacieho napatia, kedy podvihnutím napájacieho napätia na Utyp2 LED pás pracuje správne a umožní sa jeho lepšie využitie(dosiahnutie parametra Dmax)+ sa lineárne zvýši aj jeho celkový el.príkon ( !dimenzovanie zdroja)Toleran.+/- 0.5V | 30 V |
| Nominálny referenčný tok/LED Lm @ Itest pre diskrétne LED čipy, Lm@Utyp nominal pre LED moduly/LED | 45 Lm |
| Nominálny (test) prúd/LED mA/LED | 20 mA |
| Index farebného podania CRI CRI (Ra) je index farebného podania (základná stupnica R1-R8) ktorá udáva vernosť farieb v porovnaní s referenčným zdrojom svetla (slnko) Čím vyššia hodnota je, tým lepšia vernosť farieb je zobrazovaná. | 80 |
| Typ svetla Super teplá biela, Teplá biela, Neutrálna biela, Denná biela, Studená biela, Sky Blue, BIO, RGB, RGBW, RGBA | SWW-Super Warm white |
| Typ púzdra LED 3528, 5050, 5650, SIDE, atď | 2835 |
| Vyžarovací uhol ° | 120 ° |
| Upraviteľný výstupný parameter Napätie, prúd | Prúd |
| Typ. napájací prúd CV (@Utyp) Vstupný napájací prúd výrobku určeného pre CV napájací systém (CV= Constant Voltage / Konštantné napätie ) | 20 mA |
| Očakávaná životnosť L70B50 @Ta Predpokladaná doba životnosti (L70/B50) extrapolovana z LM80 dát @10KHod. Pri polovýrobkoch ako LED pásy napr. sú data udávané pre LED pás chladený v ALU profile (Ttyp@Ta- prevádzková teplota) | 60000 Hod |
| Výrobca LED čipov Výrobca použitých LED čipov | Samsung |
| Optika Symetrická / Asymetrická | Symetrická |
| Min. napájacie napätie (Umin) Min. hodnota napájacieho napätia je hodnota, kedy sveitdilo či zariadenie pracuje stále korektne a správne. Pri LED pásoch s prúdovými drivermi je toto hraničná hodnota napätia, kedy na LED/drivri ešte nezačal klesať prúd -je na okraji krivky stabilizácie | 19 V |
| Ochrany elektrické Ochrany vstupu, výstupu atď. | Polarita, ESD |
| Prúdové drivery (CC IC) Výrobok obsahujúci prúdové drivery je stabilnejší a umožňuje napájanie z DC zdroja | Áno |
| Typ. napájacie napätie CV (Utyp) Typické vstupné napájacie napätie systému 12V/24V/36V/110V/230V (CV = Constant Voltage) | 24 V |
| Technológia stmievania | PWM |
| Max. prevádzková teplota Tc(max) MAXIMALNA teplota meraná zväčša na Tj/Tc bode. V prípade MASTER pasov to je ustálená prevádzková teplota na Tj/Tc bode LED pásu bez akéhokoľvek dodatočného chladiaceho média (ALU profilu) voľne položený na stole pri ambientnej teplote Ta=25°C. | 40 °C |
| Max. stratový príkon (W) Max. povolený el. príkon, ktorý môže prvok vyžiariť (W) | 1,3 W |
| Funkcie ALU/Difuzora Iné vylepšenia, funkcie | Nasúvací difúzor, Nacvakavácí difúzor, Drážka na paralelnú kabeláž, Možnosť integrácie nap. zdroja, Inštalácia nalepením, Vodotesný profil, Strojové ohýbanie (dobrý smer), T tvar na zapustenie, FLEXI - vhodné na ručné ohýbanie, Dostupnosť mechanických úchytov |
| Prúd v Boost režime /LED Prúd tečúci LED v BOOST režime. (mA) | 43 mA |
| Svetelný tok (BOOST celok) Svetelný tok v BOOST režime. (Lm/celok @4000K) Udržiavaná tolerancia je max. +/-10%. | 90 Lm |
| El. príkon (@Utyp + BOOST) W/jednotku so stratami v BOOST režime | 1,03 W |
