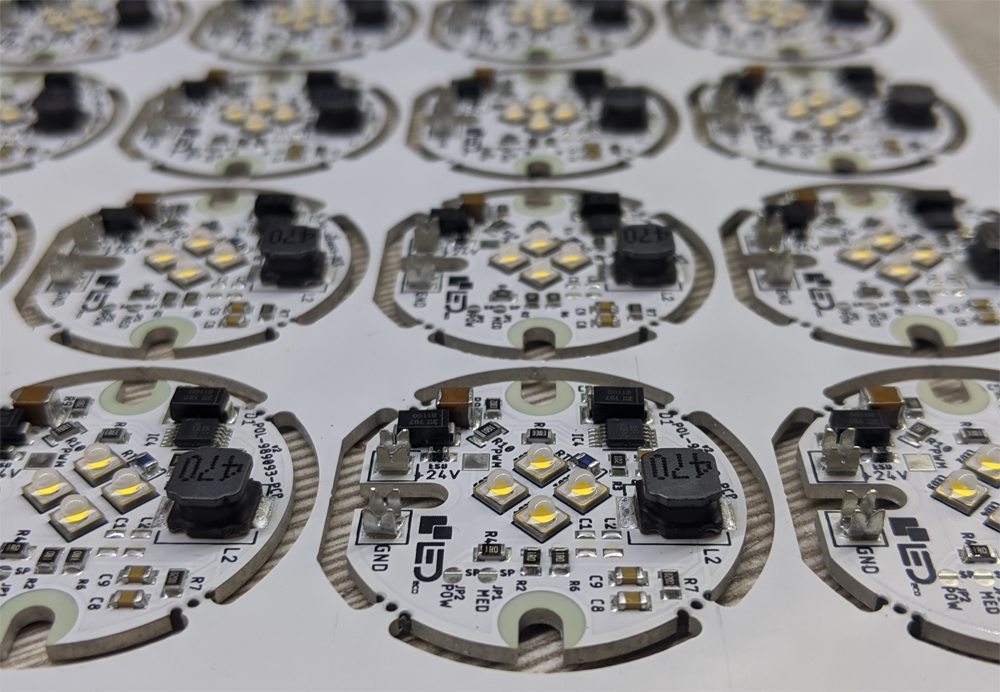

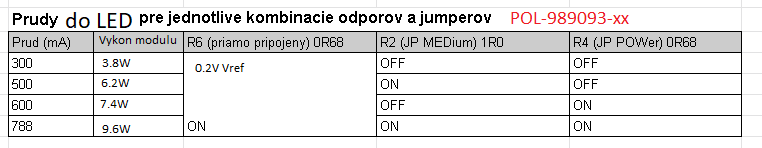

Standardny vykon LED modulu bez preletovaneho jumpra je 3,84W a dosahuje uctyhodnu efektivitu, t.j. dokonca sa uchladi bez akehokolvek chladica. Naviac NTC teplotna regulacia stabilizuje modul na max. 55C, co prispieva ku predlzeni zivotnosti. Modul je osadeny na ALU PCB priemeru 31.5mm, hrubka ALU PCB je 1.6mm. IDC konektory umo+z+nuj=u priamo letovanie na konektor alebo samorezne napojenie vodica 0,14mm2 pomocou IDC7 nastroja. odul je mozne uchytit skrutkami (+pasta tepelne vodiva) alebo aj priamo nalepenim pomocou tepelne vodivej obojstrannej lepiace podlozky. Modul je PWM stmievatelny priamo po napajacom napati, resp. ma aj externy PWM vstup na stmeivanie z PWM systemu.
| Parameter | Hodnota |
| Maximálny prúd Max. povolený elektrický prúd (mA) | 0 mA |
| Nominálny referenčný tok/LED Lm @ Itest pre diskrétne LED čipy, Lm@Utyp nominal pre LED moduly/LED | 0 Lm |
| Nominálny svetelný tok (celok) Počet Lm zo svietidla (@4000K)po stratách na difúzoroch, optike atď.Nakoľko svetelnotechnické parametre sa môžu líšiť vplivom rozdielnych farieb svetla,ako aj konkrétny osadený BIN LED diód, je udržiavaná tolerancia max. +/-10%. | 0 Lm |
| Nominálny (test) prúd/LED mA/LED | 0 mA |
| Typ púzdra LED 3528, 5050, 5650, SIDE, atď | 5060, 3014, 3020, 5050, 2835, 5730, 3528, 5630, 3030, 2020 |
| Jas/Svietivosť Povrchova intenzita / jas | 0 mCd |
| Typ. napájací prúd CV (@Utyp) Vstupný napájací prúd výrobku určeného pre CV napájací systém (CV= Constant Voltage / Konštantné napätie ) | 0 mA |
| Optika Symetrická / Asymetrická | Asymetrická, Symetrická |
| Min. napájacie napätie (Umin) Min. hodnota napájacieho napätia je hodnota, kedy sveitdilo či zariadenie pracuje stále korektne a správne. Pri LED pásoch s prúdovými drivermi je toto hraničná hodnota napätia, kedy na LED/drivri ešte nezačal klesať prúd -je na okraji krivky stabilizácie | 0 V |
| Ochrany elektrické Ochrany vstupu, výstupu atď. | NTC teplotná ochrana, Polarita, Nárazový prúd, Prehriatie, ESD, Skrat, Zvýšené napätie, Preťaženie, ConstantPower, Constant Current |
| Prúdové drivery (CC IC) Výrobok obsahujúci prúdové drivery je stabilnejší a umožňuje napájanie z DC zdroja | Nie |
| Typ. napájacie napätie CV (Utyp) Typické vstupné napájacie napätie systému 12V/24V/36V/110V/230V (CV = Constant Voltage) | 0 V |
| Maximálny povolený prúd FCB Maximálny povolený prúd cez FCB. V prípade LED pásov s viacerími kanálmi (BIO, RGB, RGBW, atď) je tento parameter platný IBA pre COM+ vodič/dráhu, ostatné vodiče implicitne už budú potom v svojich povolených limitoch. | 0 ma |
| Max. prevádzková teplota Tc(max) MAXIMALNA teplota meraná zväčša na Tj/Tc bode. V prípade MASTER pasov to je ustálená prevádzková teplota na Tj/Tc bode LED pásu bez akéhokoľvek dodatočného chladiaceho média (ALU profilu) voľne položený na stole pri ambientnej teplote Ta=25°C. | 0 °C |
| Vhodnosť montáže Montaž na stenu, strop, do podlahy atď. | Na stenu, Na schody, Do podlahy, Na podhľad, Do vlhka, Do nábytku |
| Max. stratový príkon (W) Max. povolený el. príkon, ktorý môže prvok vyžiariť (W) | 0 W |
| Stredná vlnová dĺžka Stredná hodonota vlnovej dĺžky (nm) | 0 nm |
| Uchladiteľnosť Definuje aký el. výkon je možné uchladiť v danom prvku (W) Uchladiteľnosť je definovaná na bežné prisadenie na bežný povrch - sádrokartón, DTD, OSB, atď. (nevzťahuje sa na tepelné izolanty, atď) | 0 W |
| Prúd v Boost režime /LED Prúd tečúci LED v BOOST režime. (mA) | 0 mA |
| Svetelný tok (BOOST celok) Svetelný tok v BOOST režime. (Lm/celok @4000K) Udržiavaná tolerancia je max. +/-10%. | 0 Lm |
| El. príkon (@Utyp + BOOST) W/jednotku so stratami v BOOST režime | 0 W |
| Doplnkové funkcie / Vylepšenia Vylepšenia a funkcie sú asi najväčší zdroj inovácii a detailov, ktorý Vám dokáže uľahčiť montáž alebo predĺžiť životnosť. | Boost Režim, Paralelná kabeláž integrovaná , Konektor, Optika príprava, Možnosť integrácie nap. zdroja, NTC Tepelná ochrana, Inštalácia nalepením, Samorezné IDC napojenie, Negatívny teplotný koeficient, Skrátenie sekcie LED Pásu, Skracovacie pady, Príprava na SYSCON, Prúdové drivre (CC IC), ESD ochrana, Vysoká nosnosť, Farebné značenie DC, Letovatelnosť, ConstaLine, 110V príprava, ZHAGA, Vymeniteľné prvky, Bočný výrez |
| Farba svetla (K) primárna Farba svetla CCT (K) primárneho zdroja svetla : je v princípe presné číselné a merateľné vyjadrenie o akú farbu bieleho svetla sa jedná (napr. 27000K je teplá biela ako žiarovka, 3000K je tiež teplá biela, ale trochu studenšia (ako halogénka) atď. | 4000 K |
| Napájacie napätie CV (Utyp2) Hodnota menovitého napájacieho napatia, kedy podvihnutím napájacieho napätia na Utyp2 LED pás pracuje správne a umožní sa jeho lepšie využitie(dosiahnutie parametra Dmax)+ sa lineárne zvýši aj jeho celkový el.príkon ( !dimenzovanie zdroja)Toleran.+/- 0.5V | 28 V |
| Typ vstupného napájania (zdroj) AC, DC CV, DC CC | DC CV |
| Index farebného podania CRI CRI (Ra) je index farebného podania (základná stupnica R1-R8) ktorá udáva vernosť farieb v porovnaní s referenčným zdrojom svetla (slnko) Čím vyššia hodnota je, tým lepšia vernosť farieb je zobrazovaná. | 80 |
| Typ svetla Super teplá biela, Teplá biela, Neutrálna biela, Denná biela, Studená biela, Sky Blue, BIO, RGB, RGBW, RGBA | WW-Warm White |
| Vyžarovací uhol ° | 120 ° |
| Stmievateľné Regulovanie intenzity osvetlenia | Áno |
| Upraviteľný výstupný parameter Napätie, prúd | Prúd |
| Zdroj svetla LED, žiarivka, halogén, HID/metalhalid, žiarovka | LED |
| PWM Nie, 8bit, 10bit,15bit,16bit | 8bit |
| Typ IN/OUT svoriek Typ vstupno-výstupných svoriek | Letovacie plôšky |
| Očakávaná životnosť L70B50 @Ta Predpokladaná doba životnosti (L70/B50) extrapolovana z LM80 dát @10KHod. Pri polovýrobkoch ako LED pásy napr. sú data udávané pre LED pás chladený v ALU profile (Ttyp@Ta- prevádzková teplota) | 35000 Hod |
| Výrobca LED čipov Výrobca použitých LED čipov | Osram |
| El. príkon (@Utyp) W/jednotku (bm pre LED pás) či celok (svietidlo) so stratami merané pri Utyp | 10,85 W |
| Technológia stmievania | PWM |
| Typ montáže elektro zariadenia na DIN lištu, do nábytku, na horľavý podklad, do inštalačnej krabice atď | Na chladič |
