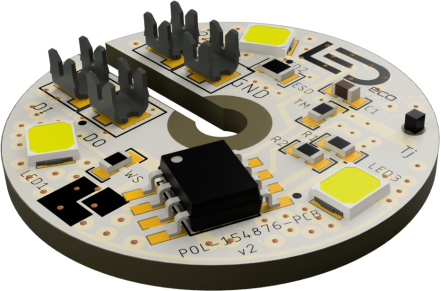

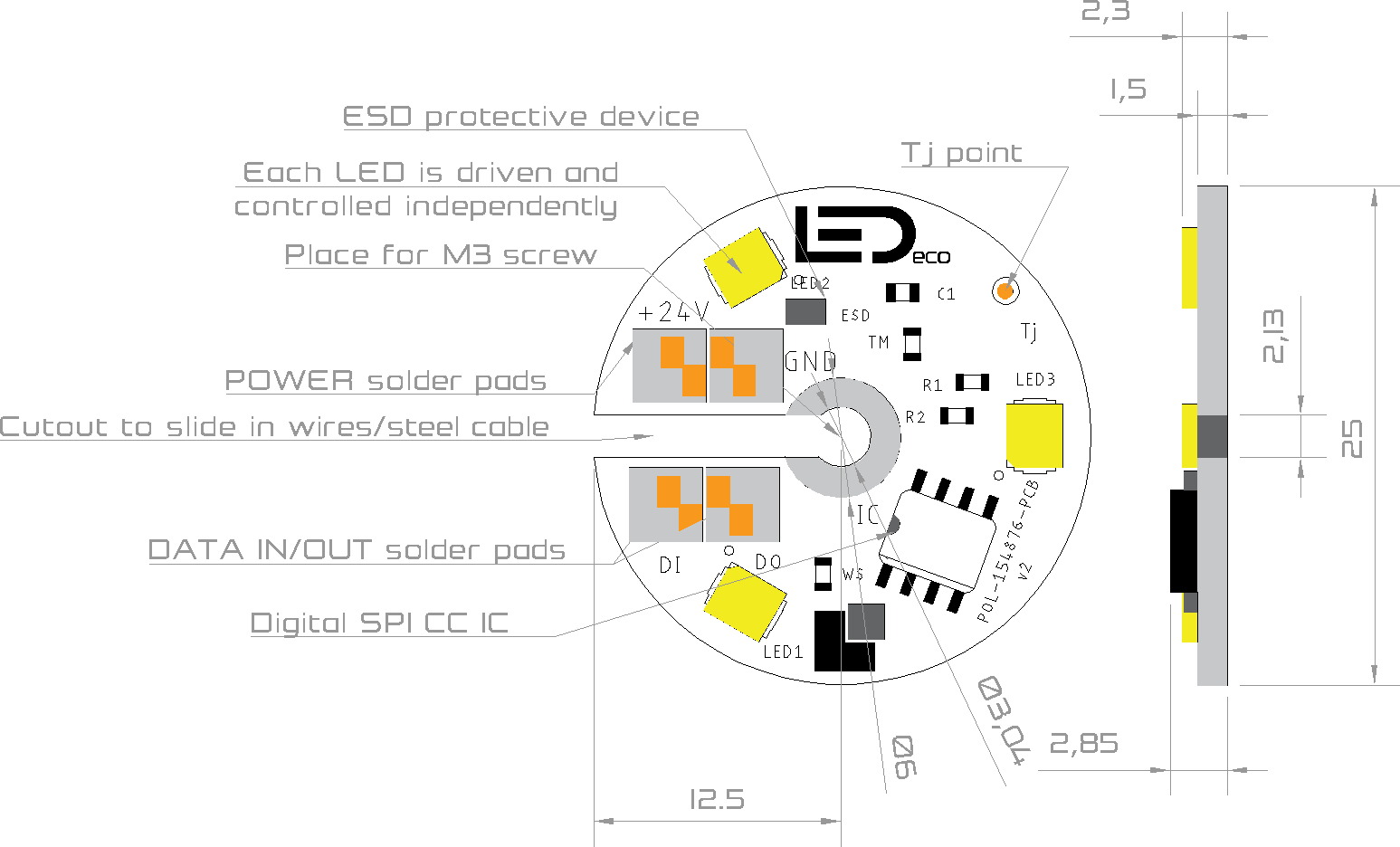

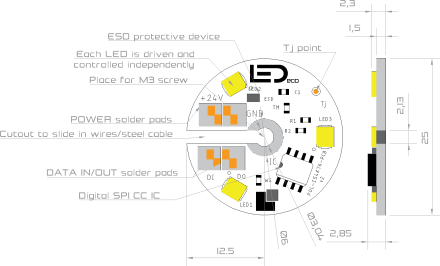

SPI Protokol je WS2811, Napajacie napatie modulu je 24VDC, (18-24VDC) pričom SPI komunikácia zaberá spolu 3 kanály. Keďže každý z 3 kanálov SPI IC ovláda vždy 1 LED, je možné aj v rámci LED modulu vytvoriť efekt rotácie alebo pohybu svetla. Každý kanál má vlastnú prúdovú stabilizáciu, čo aj veľmi pozitívne prispeje ku stabilite, a životnosti LED modulu. Modul je osadený v konfigurácii bez IDC7 konektorov, a teda má pre pripojenie káblov priamo letovacie pady. Výkon modulu je 18mA na kanál (vysokonapaťová 18V LED), takže celkovo je výkon 0,432W / kanál, spolu 1,3W. Boost režim nieje možné nijako (ani hardwarovo, ani softwarovo aplikovať) V prípade že potrebujete BOOST režim, prosím vyberte si konfiguráciu s TM1814 IC (SPI softwarový BOOST režim na 200%) Modul obsahuje ESD ochranu na napájaní proti ESD prepätiu na vstupných napájacích vodičoch, dátové vstupy/výstupy obsahujú ochranu v prípade Hot-plug. LED modul je možné priprevniť mechanicky pomocou podložky z tepelne vodivej obojstrannej pásky, alebo pomocou skrutky M3 s hlavičkou dia max. 6mm v strede. Výrez v PCB z boku smerom do stredu umožňuje inštaláciu LED modulu na el. kábel alebo oceľové lanko napr. idúce stredom, prípadne kedykoľvek demontáž a montáž na miesto i v hotovom zapojení.
| Parameter | Hodnota |
| Farba svetla (K) primárna Farba svetla CCT (K) primárneho zdroja svetla : je v princípe presné číselné a merateľné vyjadrenie o akú farbu bieleho svetla sa jedná (napr. 27000K je teplá biela ako žiarovka, 3000K je tiež teplá biela, ale trochu studenšia (ako halogénka) atď. | 2700 K |
| Napájacie napätie CV (Utyp2) Hodnota menovitého napájacieho napatia, kedy podvihnutím napájacieho napätia na Utyp2 LED pás pracuje správne a umožní sa jeho lepšie využitie(dosiahnutie parametra Dmax)+ sa lineárne zvýši aj jeho celkový el.príkon ( !dimenzovanie zdroja)Toleran.+/- 0.5V | 24 V |
| Nominálny svetelný tok (celok) Počet Lm zo svietidla (@4000K)po stratách na difúzoroch, optike atď.Nakoľko svetelnotechnické parametre sa môžu líšiť vplivom rozdielnych farieb svetla,ako aj konkrétny osadený BIN LED diód, je udržiavaná tolerancia max. +/-10%. | 108 Lm |
| Nominálny (test) prúd/LED mA/LED | 18 mA |
| Index farebného podania CRI CRI (Ra) je index farebného podania (základná stupnica R1-R8) ktorá udáva vernosť farieb v porovnaní s referenčným zdrojom svetla (slnko) Čím vyššia hodnota je, tým lepšia vernosť farieb je zobrazovaná. | 80 |
| Typ svetla Super teplá biela, Teplá biela, Neutrálna biela, Denná biela, Studená biela, Sky Blue, BIO, RGB, RGBW, RGBA | SWW-Super Warm white |
| Typ púzdra LED 3528, 5050, 5650, SIDE, atď | 2835 |
| Vyžarovací uhol ° | 120 ° |
| Upraviteľný výstupný parameter Napätie, prúd | Nie je |
| Typ. napájací prúd CV (@Utyp) Vstupný napájací prúd výrobku určeného pre CV napájací systém (CV= Constant Voltage / Konštantné napätie ) | 54 mA |
| Očakávaná životnosť L70B50 @Ta Predpokladaná doba životnosti (L70/B50) extrapolovana z LM80 dát @10KHod. Pri polovýrobkoch ako LED pásy napr. sú data udávané pre LED pás chladený v ALU profile (Ttyp@Ta- prevádzková teplota) | 65000 Hod |
| Výrobca LED čipov Výrobca použitých LED čipov | Samsung |
| Optika Symetrická / Asymetrická | Symetrická |
| Min. napájacie napätie (Umin) Min. hodnota napájacieho napätia je hodnota, kedy sveitdilo či zariadenie pracuje stále korektne a správne. Pri LED pásoch s prúdovými drivermi je toto hraničná hodnota napätia, kedy na LED/drivri ešte nezačal klesať prúd -je na okraji krivky stabilizácie | 17,5 V |
| Ochrany elektrické Ochrany vstupu, výstupu atď. | Polarita, ESD, Constant Current |
| Prúdové drivery (CC IC) Výrobok obsahujúci prúdové drivery je stabilnejší a umožňuje napájanie z DC zdroja | Áno |
| Typ. napájacie napätie CV (Utyp) Typické vstupné napájacie napätie systému 12V/24V/36V/110V/230V (CV = Constant Voltage) | 24 V |
| Technológia stmievania | Digital |
| Max. prevádzková teplota Tc(max) MAXIMALNA teplota meraná zväčša na Tj/Tc bode. V prípade MASTER pasov to je ustálená prevádzková teplota na Tj/Tc bode LED pásu bez akéhokoľvek dodatočného chladiaceho média (ALU profilu) voľne položený na stole pri ambientnej teplote Ta=25°C. | 45 °C |
| Max. stratový príkon (W) Max. povolený el. príkon, ktorý môže prvok vyžiariť (W) | 1,272 W |
| Doplnkové funkcie / Vylepšenia Vylepšenia a funkcie sú asi najväčší zdroj inovácii a detailov, ktorý Vám dokáže uľahčiť montáž alebo predĺžiť životnosť. | Inštalácia nalepením, Prúdové drivre (CC IC), Letovatelnosť, Vymeniteľné prvky |
| Rozhranie regulácie/ stmievania PUSH-DIMM, SWITCH-DIMM, DMX, DALI, 0-10V, 1-10V, KNX, LED SYNC, RF, IR, PIR, Metal Touch, Touch Senzor, Magnetic senzor, Bluetooth, Triac | SPI 1wire |
