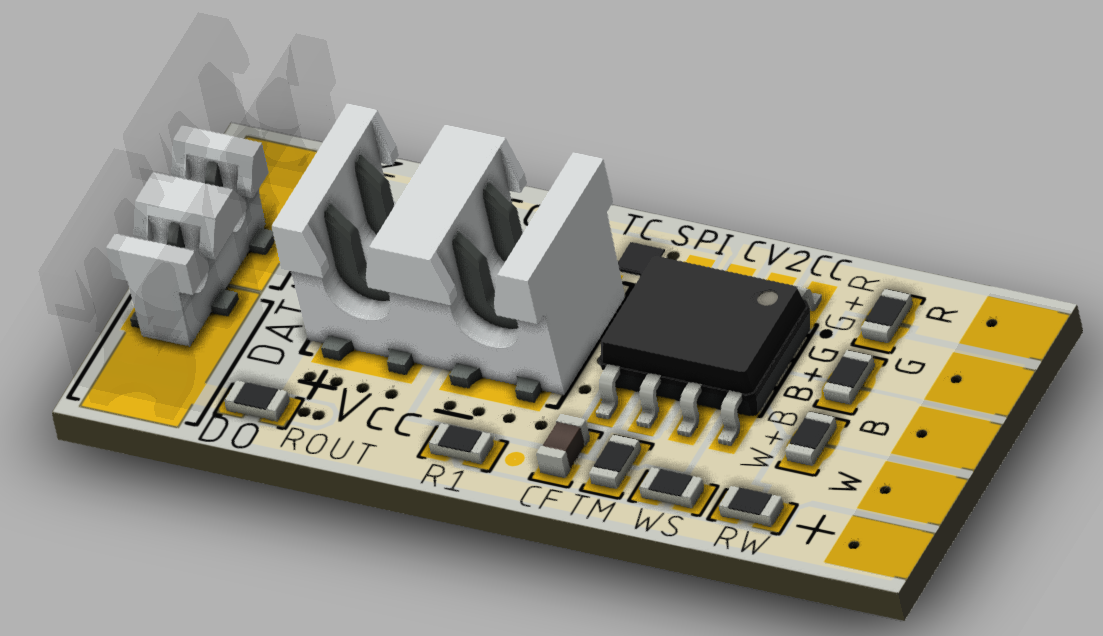

SPI kontrolér/koncový stupeň stmievača reagujúci na SPI signál prototolu TM1814. Tento 4-kanálový kontrolér, ktorý dodá 18mA/ch v normálnom režime , alebo 36mA/ch v BOOST režime (softwarove nastavenie výkonu prebieha na úrovni SPI riadiaceho kontroléra a je prítomné v SPI komunikácii) umožňuje regulovať a riadiť dynamické scény a efekty ako by boli digitálne. V prípade potreby je možné výkonové výstupy prepájať pomocou SP bodov (kvapka cínu prepojí vždy 2 susedné kanály) takto je možné z 4ch kontroléra dodávajúci do každého kanála 18/36mA , spraviť napr. 2ch 36/72mA (pre CCT adjustable LED moduly a pásy) alebo 1ch 72/144mA. Tak je pri použití napr. 24VDC napätia možné vytvoriť až 1,73/3.5W LED moduly. Dobrá vlastnosť tohto riešenia je, že SPI komunikácia ďalej už nepokračuje za kontrolér do LED modulu a teda je možné použiť veľmi tenké, subtilné a dlhé prívodné káble od kontroléra ku LED modulu (vhodné pri vytváraní subtilných zavesených LED modulov (svietidlá, inštalácie, atď.) Na napájanie môže byť použité 12V, rovnako ako 24VDC. Kontrolér je štandardne dodávaný s IDC konektormi (konektory, do ktorých vodič nieje potrebné nijako prerušiť, iba sa zareže žila aj s izoláciou do čeľustí, ktoré si sami vytvoria el. kvalitný spoj. Vodič tak môže pokračovať neprerušený ďalej ku ďalšiemu konttroléru. Tento systém napojenia je mimoriadne vhodný pre veľké inštalácie, kde IDC konektory neskutočne ušetria inštalačný čas, no hlavne sprehladnia a sprofesionalizujú celú inštaláciu aj v tesných podminekach. Pre napájanie používajte AWG18 (0.75mm2 lankové vodiče, zarezanie je realizované pomocou IDC2 nástroja) a pre SPI dáta použite AWG26 / 0.14mm2 lankové vodiče (pre zarezanie vodiča použite IDC1 nástroj). Samozrejme , že kontrolér je na vyžiadanie možné dodať bez akýchkoľvek konektorov (iba s letovacími ploškami). Kontrolér má integrované prúdové obmedzenie na 18mA v normálnom režime/36mA v BOOST režime (na kanál) a prežije aj krátkodobý skrat na výstupe. Kontrolér je navrhnutý tak, že ho je možné nalepiť pomocou obojstrannej pásky do ALU profilu (12mm) napr. na začiatok pre LED pás, a LED pás prisadiť k nemu, a preletovať priamo s LED páso (poradie / kompatibilita roztečí s RGB LED pásmi MASTER) Kontrolér obsahuje ESD ochranu proti statickej elektrine IBA na nápájacom vedení. Pri návrhu riešení berte do úvahy, že kontrolér spotrebúva pre svoju funkčnosť cca 5mA.
| Parameter | Hodnota |
| Typ vstupného napájania (zdroj) AC, DC CV, DC CC | DC CV |
| Maximálny prúd Max. povolený elektrický prúd (mA) | 36 mA |
| Počet výstupných kanálov (1.2.3.4.5.6.9.12.24.36.48....). | 4 |
| Stmievateľné Regulovanie intenzity osvetlenia | Áno |
| Upraviteľný výstupný parameter Napätie, prúd | Prúd |
| Rozhranie regulácie/ stmievania PUSH-DIMM, SWITCH-DIMM, DMX, DALI, 0-10V, 1-10V, KNX, LED SYNC, RF, IR, PIR, Metal Touch, Touch Senzor, Magnetic senzor, Bluetooth, Triac | SPI 1wire |
| Programovateľné Áno / Nie | Nie |
| Typ. napájací prúd CV (@Utyp) Vstupný napájací prúd výrobku určeného pre CV napájací systém (CV= Constant Voltage / Konštantné napätie ) | 5 mA |
| Typ IN/OUT svoriek Typ vstupno-výstupných svoriek | Letovacie plôšky, Konektor |
| Min. napájacie napätie (Umin) Min. hodnota napájacieho napätia je hodnota, kedy sveitdilo či zariadenie pracuje stále korektne a správne. Pri LED pásoch s prúdovými drivermi je toto hraničná hodnota napätia, kedy na LED/drivri ešte nezačal klesať prúd -je na okraji krivky stabilizácie | 10 V |
| Ochrany elektrické Ochrany vstupu, výstupu atď. | ESD, Skrat, Constant Current |
| El. príkon (@Utyp) W/jednotku (bm pre LED pás) či celok (svietidlo) so stratami merané pri Utyp | 1,7 W |
| Typ. napájacie napätie CV (Utyp) Typické vstupné napájacie napätie systému 12V/24V/36V/110V/230V (CV = Constant Voltage) | 24 V |
| Prúd v Boost režime /LED Prúd tečúci LED v BOOST režime. (mA) | 36 mA |
| Doplnkové funkcie / Vylepšenia Vylepšenia a funkcie sú asi najväčší zdroj inovácii a detailov, ktorý Vám dokáže uľahčiť montáž alebo predĺžiť životnosť. | Boost Režim, Konektor, Inštalácia nalepením, Samorezné IDC napojenie, Príprava na SYSCON, Prúdové drivre (CC IC), ESD ochrana, Letovatelnosť |
| Min. počet napájaných LED Min. POčet napájaných LED (Single die) je vlastne vyjadrenie parametru prúdovych zdrojov : minimálne výstupné napätie (napr. min. 21V znamená min. 7 LED, keďže 1 LED Vf=cca 3,2V) | 1 |
| Maximálny počet pripojených LED Max. Počet napájaných LED (Single die) je vlastne vyjadrenie parametru prúdovych zdrojov : maximálne výstupné napätie (napr. min. 108V znamená max. 33 LED, keďže 1 LED Vf=cca 3,2V) | 8 |
| Typ IDC samorezného napojenia TYP použitej rodiny IDC konektorov pre napojenie bez nutnosti fyzického rozdelenia vodiča. | IDC1, IDC2 |
| Maximálne napájacie napätie Maximálne napájacie napätie, ktorým je možné napájať zariadenie, bez toho aby došlo ku poruche. Používajte iba krátkodobo. | 26 V |
| Typ SPI komunikácie Typ SPI komunikácie , ktorá sa používa pri jednosmernej komunikácii bez kontroly, komunikácia prebieha spôsobom "shift register" teda ID zariadenia je dané priamo jeho fyzickým poradím a zapojením na zbernici. | TM1814 |
