| Parameter | Hodnota |
| Intenzita 1bm @1m Intenzita (lx) 1bm svietidla meraná v1m vzdialenosti od svetelneho zdroja, ak je svetelný zdroj väčší ako 1bm, meraný je iba 1bm dĺžky, ostatné časti sú zakryté. Empirická hodnota ľahko merateľná pre každého. | 380 Lx |
| Napájacie napätie CV (Utyp2) Hodnota menovitého napájacieho napatia, kedy podvihnutím napájacieho napätia na Utyp2 LED pás pracuje správne a umožní sa jeho lepšie využitie(dosiahnutie parametra Dmax)+ sa lineárne zvýši aj jeho celkový el.príkon ( !dimenzovanie zdroja)Toleran.+/- 0.5V | 26,5 V |
| Certifikáty, merania, testy Popisuje či boli pre výrobky vyhotovené resp. certifikáty, merania resp. testy v daných podmienkach | CE, Rozšírená záruka, Vysoko-teplotné testy, Testy UV žiarenia |
| Očakávaná životnosť L70B50 @Ta Predpokladaná doba životnosti (L70/B50) extrapolovana z LM80 dát @10KHod. Pri polovýrobkoch ako LED pásy napr. sú data udávané pre LED pás chladený v ALU profile (Ttyp@Ta- prevádzková teplota) | 80000 Hod |
| Výrobca LED čipov Výrobca použitých LED čipov | Osram |

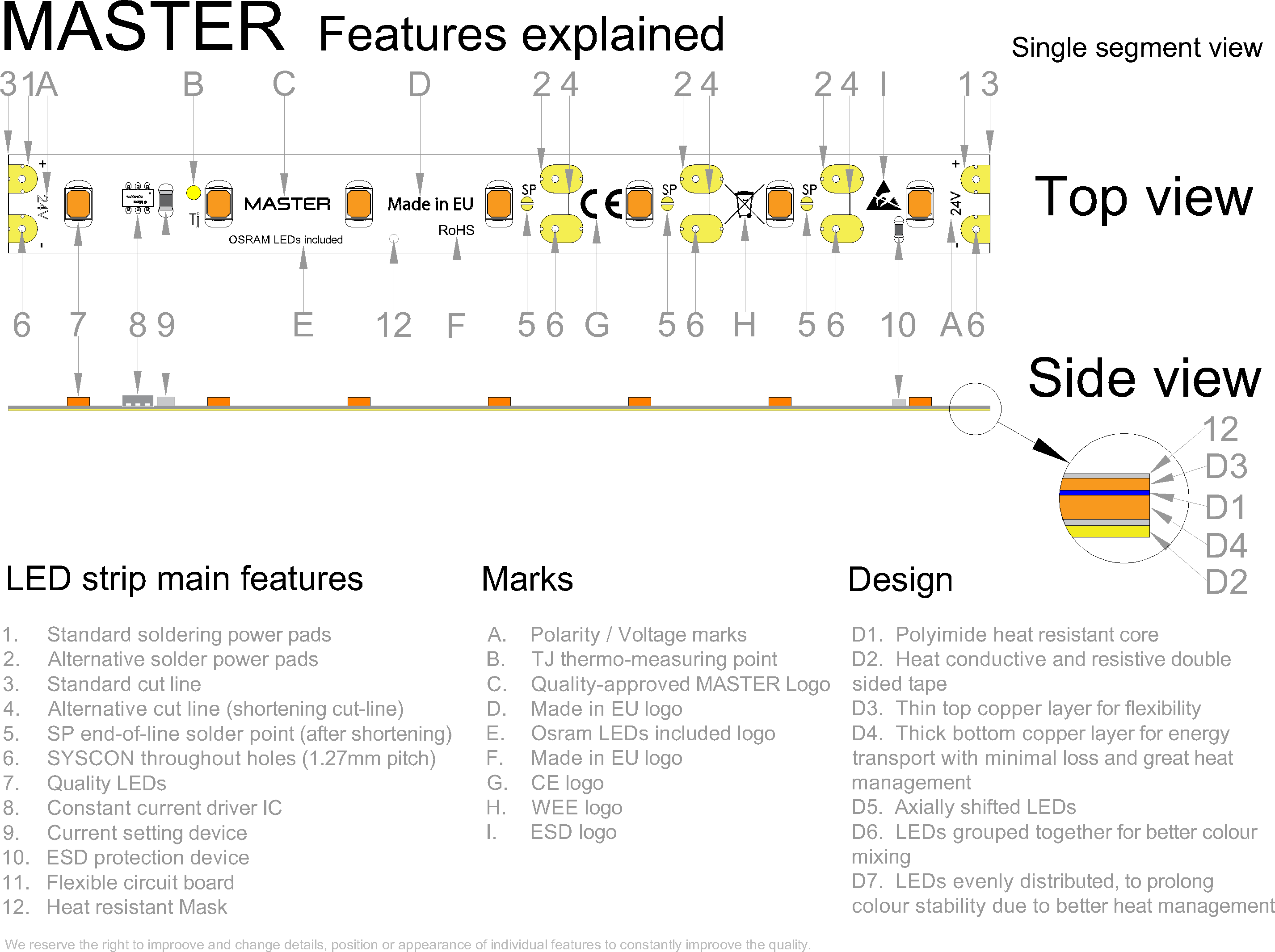

| Doplnkové funkcie / Vylepšenia Vylepšenia a funkcie sú asi najväčší zdroj inovácii a detailov, ktorý Vám dokáže uľahčiť montáž alebo predĺžiť životnosť. | Inštalácia nalepením, Negatívny teplotný koeficient, Skrátenie sekcie LED Pásu, Skracovacie pady, Príprava na SYSCON, Prúdové drivre (CC IC), ESD ochrana |
| Prevádzková teplota Tc@Ta Typ. prevádzková teplota je ustálena teplota meraná zvačša na Tj/Tc bode pri ambientnej teplote 25°C. (LED pásy meranie-pás nalepený v ALU-MULTI v2 volne položené na povrchu stola.Nainštalované difúzory a optiky/zaliatie môžu teplotu ešte jemne zvýšiť. | 36 °C |
| Min.počet LED/sekciu po skrátení Väčšinu sekcií LED pásov MASTER je možné skrátiť na menší počet LED v sekcii. Tento parameter uvádza na aký min. počet LED v 1 segemente je možné skrátenie realizovať (nutné preletovať kvapkou cínu najbližši bod SP). Pozor-daná sekcia bude mať iné Umin. | 4 |
| Výrobok vyrobiteľný vo farbe Super teplá biela, Teplá biela, Neutrálna biela, Denná biela, Studená biela, Sky Blue, BIO, RGB, RGBW, RGBA atď. | -W922, -CRISPCOLOR-W940, -SUNLIKE-W940, -W927, -W850, -CRISPCOLOR-W927, -SUPERCOLOR-MINT, -SUPERCOLOR-LIME, -SUNLIKE-W957, -GROW-PURPLE-2B5, -UVA405, -UVB385, -FRESHFOCUS-MARBLEDMEAT, -W822, -W827, -W930, -W840, -W965, -SUNLIKE-W927, -W945, -GROW-WHITE, -SUPERCOLOR-ROYALBLUE, -W935, -W865, -UVC275, -FRESHFOCUS-PRODUCE, -SUPERCOLOR-DEEPRED, -SUNLIKE-W930, -GROW-PURPLE-12B5, -GROW-PURPLE-25B, -SUPERCOLOR-RED, -SUPERCOLOR-PCAMBER, -W830, -CRISPCOLOR-W935, -W818, -FRESHFOCUS-FISH, -FRESHFOCUS-BREAD, -CRISPCOLOR-W950, -W845, -W857, -SUPERCOLOR-BLUE, -UVB305, -SUPERCOLOR-GREEN, -SUPERCOLOR-CYAN, -W950, -W957, -FRESHFOCUS-REDMEAT, -CRISPCOLOR-W930, -SUPERCOLOR-REDORANGE, -SUPERCOLOR-FARRED, -W835, -SUNLIKE-W950, -W940 |
| Max. dĺžka pri napájaní (Utyp2) Inštalovaná max. dĺžka LED pásu pri napájaní z 1 strany s podvihnutým napätím Utyp2. Kritéria : A. nepresiahnuť max. povolený prúd FCB a zároveň B. posledná sekcia musí mať napätie väčšie ako je stanovený parameter "Min. napájacie napätie". | 16 m |
| Počet BINov LED na výrobku Presnosť BINovania LED ovplivňuje kvalitu osvetlenia - ak bude výrobok osadený s LED, ktoré pochádzajú z rôznych BINov, je veľká šanca že napr. pri homogénnom/difúznom osvetlení budú jednotlivé rozdielnosti viditeľné - toto sa 10x znásobuje pri zalievaní. | 1 |

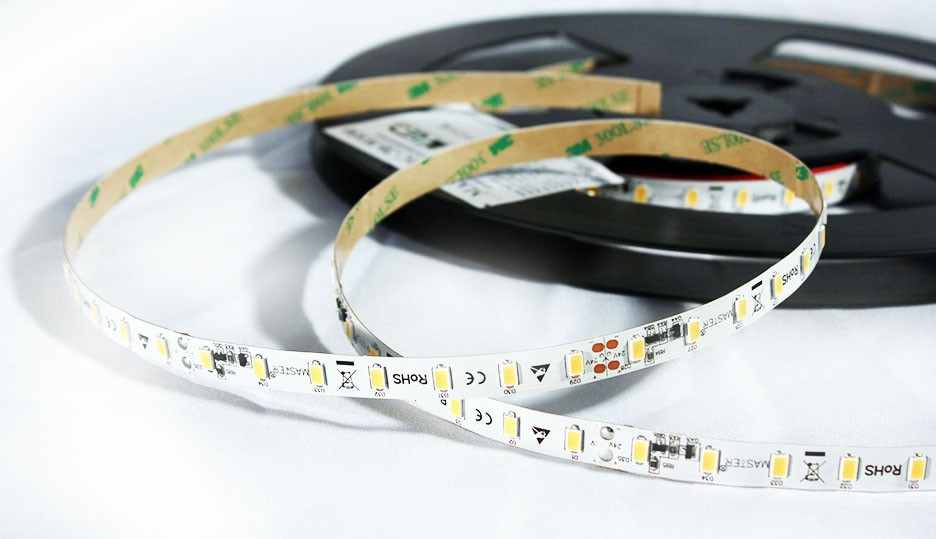

| Dĺžka LED pásu na rolke | 10 m |
| Svetelný tok Lm/m @Utyp Svetelný tok Lm/m (@4000K).Nakoľko svetelnotechnické parametre sa môžu líšiť vplyvom rozdielnych farieb svetla,ako aj konkrétny osadený BIN LED diód, je udržiavaná tolerancia max. +/-10%. Všeobecné poklesy vzhľadom na CCT : <2700K -5%, 3000K -3%, 5700K+2% | 1400 Lm |
| Index farebného podania CRI CRI (Ra) je index farebného podania (základná stupnica R1-R8) ktorá udáva vernosť farieb v porovnaní s referenčným zdrojom svetla (slnko) Čím vyššia hodnota je, tým lepšia vernosť farieb je zobrazovaná. | 85 |
| Počet LED na meter Hustota LED čipov na meter, LED/m | 70 ks |
| Vyžarovací uhol ° | 120 ° |
| Šírka pásu - FCB mm | 10 mm |

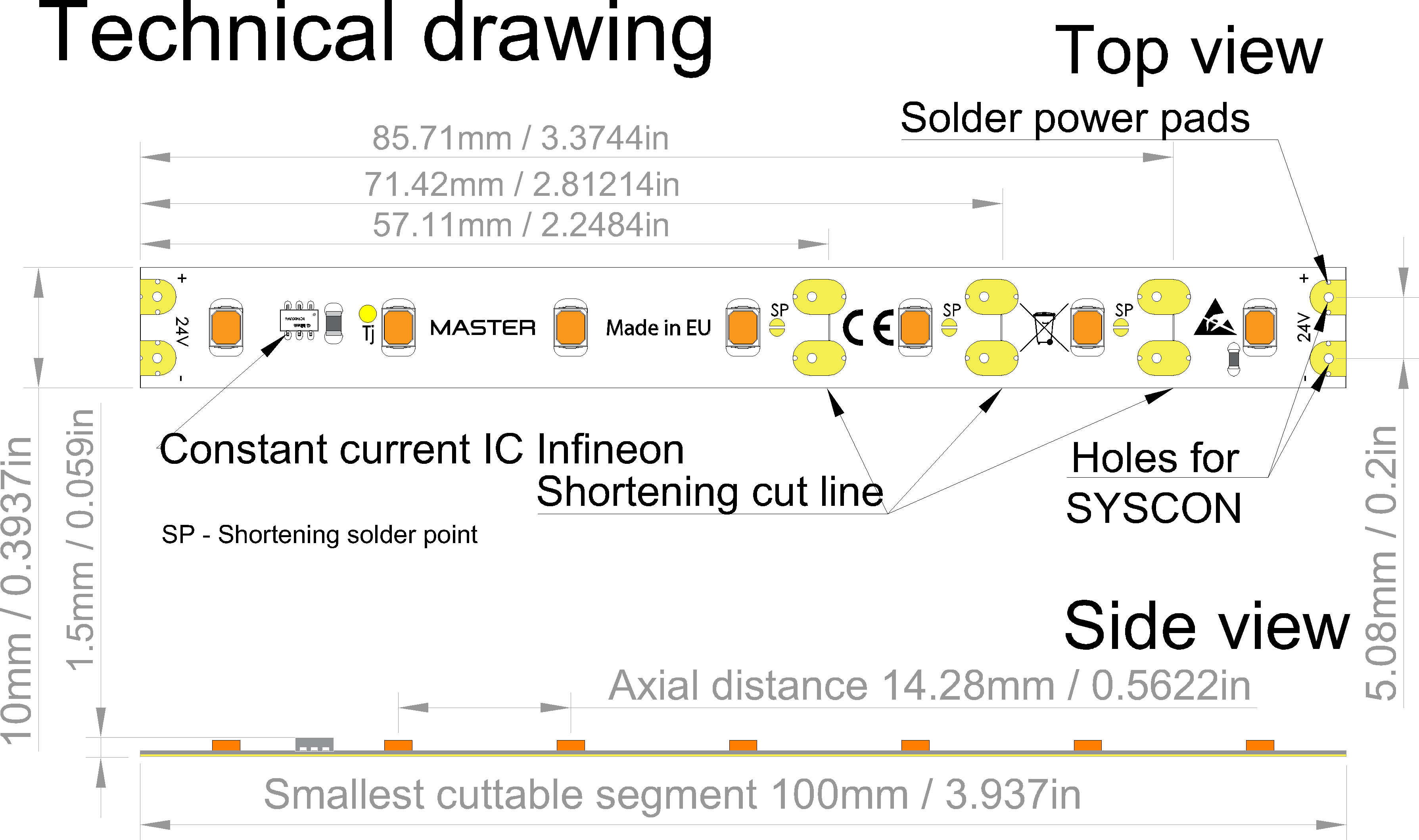

| Deliteľnosť / Dĺžka sekcie Deliteľnosť LED pásu ovplivňuje prácu s ním ako aj rôzne iné detaily. Pre krátke línie kde je potreba presného prispôsobenia konkrétnej dĺžke (nábytkové osvetlenie) používajte sériu HD (High Density = veľmi husté a teda veľmi malá deliteľnosť. | 100 mm |
| El. príkon (@Utyp) W/jednotku (bm pre LED pás) či celok (svietidlo) so stratami merané pri Utyp | 9,2 W |
| Typ. napájacie napätie CV (Utyp) Typické vstupné napájacie napätie systému 12V/24V/36V/110V/230V (CV = Constant Voltage) | 24 V |
| Maximálny povolený prúd FCB Maximálny povolený prúd cez FCB. V prípade LED pásov s viacerími kanálmi (BIO, RGB, RGBW, atď) je tento parameter platný IBA pre COM+ vodič/dráhu, ostatné vodiče implicitne už budú potom v svojich povolených limitoch. | 5800 ma |
| Osová vzdialenosť LED čipov. Osová vzdialenosť LED čipov (mm). | 14,286 mm |
| Max. dĺžka pri napájaní (Utyp) Inštalovaná max. dĺžka LED pásu pri napájaní z 1 strany. Kriteria : A. nepresiahnut max. povolený prúd FCB a zároveň B. posledná sekcia musí mať napätie väčšie ako je stanovený parameter "Min. Hodnota napájacieho napätia" | 12 m |
| Max. prevádzková teplota Tc(max) MAXIMALNA teplota meraná zväčša na Tj/Tc bode. V prípade MASTER pasov to je ustálená prevádzková teplota na Tj/Tc bode LED pásu bez akéhokoľvek dodatočného chladiaceho média (ALU profilu) voľne položený na stole pri ambientnej teplote Ta=25°C. | 40 °C |
| Prúd 1 LED v sekcii (primárny) mA na 1LED v sekcii, pre hlavny / primárny kanál | 38 mA |
| Min. napájacie napätie (Umin) Min. hodnota napájacieho napätia je hodnota, kedy sveitdilo či zariadenie pracuje stále korektne a správne. Pri LED pásoch s prúdovými drivermi je toto hraničná hodnota napätia, kedy na LED/drivri ešte nezačal klesať prúd -je na okraji krivky stabilizácie | 21,15 V |
| Farba svetla (K) primárna Farba svetla CCT (K) primárneho zdroja svetla : je v princípe presné číselné a merateľné vyjadrenie o akú farbu bieleho svetla sa jedná (napr. 27000K je teplá biela ako žiarovka, 3000K je tiež teplá biela, ale trochu studenšia (ako halogénka) atď. | 2200 K |
| Typ svetla Super teplá biela, Teplá biela, Neutrálna biela, Denná biela, Studená biela, Sky Blue, BIO, RGB, RGBW, RGBA | SWW-Super Warm white |
| Typ vstupného napájania (zdroj) AC, DC CV, DC CC | DC CV |
| Stupeň krytia IP Stupen krytia voči tekutinám - IP | IP20 |
| Typ púzdra LED 3528, 5050, 5650, SIDE, atď | 2835 |
| Prúdové drivery (CC IC) Výrobok obsahujúci prúdové drivery je stabilnejší a umožňuje napájanie z DC zdroja | Áno |
| Technológia stmievania | PWM |
